Unit utama cincin

Name: Unit utama cincin
Brand: Huawan New Energy Co. Ltd.
Availability: InStock

Unit utama cincin (RMU) adalah sebuah kilang yang dipasang, logam yang disertakan set switchgear yang digunakan pada titik sambungan beban rangkaian pengedaran jenis cincin. Ia termasuk dalam satu unit dua suis yang menyambungkan kedua-dua belah beban ke konduktor utama dan suis fusible atau pemutus litar yang tee-off untuk memberi makan voltan sederhana pengubah pengedaran kepada voltan rendah (MV untuk LV).

Harga Unit utama cincin RMU

Spesifikasi dan parameter Unit utama cincin luaran

Parameter	Butiran/spesifikasi
Voltan undian	12 kV / 24 kV / 36 kV
Undian semasa	630 A ~ 2500 A
Gred perlindungan	IP31 ~ IP68 (bergantung kepada alam sekitar, sesuai untuk persekitaran luaran atau keras)
Kekerapan undian	50Hz / 60Hz
Kuasa diberi nilai	Disesuaikan mengikut keperluan (contohnya 1000 kVA ~ 10000 kVA)
Kapasiti pecah litar pintas	12.5 kA/25 kA/31.5 kA (bergantung kepada peralatan semasa dan terpilih yang diberi nilai)
Mod operasi	Operasi Manual/operasi elektrik/operasi automatik
Penebat	Gas terlindung (SF6) atau minyak terlindung (pilih mengikut permintaan)
Suhu operasi	-25 ° c ~ 40 ° c (versi suhu melampau boleh dipilih mengikut alam sekitar)
Cara bekerja	Mod kerja rangkaian cincin, sesuai untuk bekalan kuasa litar dua atau sistem pengedaran cincin
Jenis suis	Pemutus litar vakum/SF6 pemutus litar gas/pemutus litar minyak
Jenis suis beban	Pada suis beban/Off beban beban
Transformer semasa	Gabungan pengubah semasa (pilihan)
Pengubah voltan	Pengubah voltan gabungan (pilihan)
Fungsi perlindungan	Perlindungan beban lebih, perlindungan litar pintas, perlindungan asas, perlindungan kebocoran
Dimensi luar	800mm x 1000mm x 1800mm ~ 2000mm x 2200mm x 1500mm
Bahan	Plat keluli/keluli tahan karat/bahan aloi aluminium (disesuaikan mengikut keperluan pelanggan)
Mod kawalan	Kawalan automatik/kawalan manual/kawalan PLC/pemantauan jauh SCADA
Kebolehsuaian alam sekitar	Sesuai untuk persekitaran luaran atau dalaman, dengan reka bentuk tahan karat, kalis air, dan tahan debu
Kapasiti suis beban	630 A/1250 A/2500 A (pilih mengikut keperluan)
Fungsi perlindungan	Perlindungan litar pintas, perlindungan asas, perlindungan beban lebih, perlindungan overcurrent, perlindungan voltan lampau
Antara muka elektrik	Akses kabel langsung/antara muka kabel plug-in (dipilih mengikut keperluan reka bentuk dan pemasangan)
Antara muka komunikasi luaran	Menyokong protokol komunikasi seperti Modbus, DNP3, IEC 61850, RS-485, dan lain-lain (pilihan)
Prestasi keselamatan	Mematuhi piawaian ISO, dengan perlindungan asas dan reka bentuk perlindungan kebakaran
Kaedah penyejukan	Kira-kira 500 kg ~ 3000 kg (bergantung kepada konfigurasi dan kuasa tertentu)
Kaedah pemasangan	Pemasangan tanah, pemasangan dalaman, pemasangan luaran
Tahap bunyi bising	≤ 60 dB
Gred seismik	Reka bentuk seismik gred 8 (sesuai digunakan di kawasan rawan gempa bumi)
Mekanisme operasi	Mekanisme operasi mekanikal elektrik atau manual dengan suis yang boleh dipercayai dan fungsi pengasingan
Persekitaran permohonan	Rangkaian pengedaran bandar, taman perindustrian, sistem kuasa, bangunan komersial, stesen pengedaran jauh
Pensijilan keselamatan	CE, pensijilan TÜV

Huawan menyediakan pelbagai jenisSwitchgear untuk dijual. Jika anda memerlukan, sila hubungi kami!

Apakah unit RMU?

RMU luaran adalah jenis suis voltan sederhana yang padat dan teguh yang direka khusus untuk pemasangan luaran dalam rangkaian pengedaran kuasa. Ia biasanya digunakan dalam konfigurasi cincin di mana elektrik boleh dibekalkan dari dua arah yang berbeza. Bersepadu dengan komponen penting seperti pemutus litar, suis, dan fius dalam kandang cuaca tunggal, RMU luar dalam aplikasi pengubah dengan cekap mengawal, melindungi, dan mengasingkan litar elektrik. Dengan membolehkan pengasingan kesalahan cepat, unit utama cincin RMU luaran memastikan masalah dalam satu bahagian rangkaian boleh terkandung tanpa mengganggu bekalan kuasa ke seluruh sistem, dengan itu meningkatkan kebolehpercayaan keseluruhan dan meminimumkan downtime. Unit luaran yang tahan lama ini digunakan secara meluas dalam persekitaran bandar, perindustrian, dan komersil untuk memberi makan transformer pengedaran, menawarkan penyelesaian penjimatan ruang, selamat, dan mesra penyelenggaraan untuk keperluan pengedaran elektrik moden.

Soalan lazim mengenai unit RMU

Q: apakah perbezaan antara GIS dan RMU?

Perbezaan utama antara GIS dan RMU adalah aplikasi dan reka bentuk mereka. GIS, yang bergantung kepada penebat gas, biasanya digunakan untuk pengagihan utama voltan tinggi kerana ia adalah padat dan sangat boleh dipercayai. Persediaan RMU luaran lebih kerap digunakan dalam sistem pengedaran sekunder, di mana unit utama cincin luaran menyediakan penyelesaian yang fleksibel dan menjimatkan ruang untuk rangkaian kuasa bandar. Susunan pengubah unit utama cincin sering dibincangkan dalam perancangan pengedaran kerana RMU membantu mengurus dan melindungi aliran kuasa di sebelah pengubah sistem.

Q: apakah tujuan RMU?

RMU digunakan untuk menyediakan bekalan elektrik yang boleh dipercayai sementara juga melindungi sistem daripada kesilapan. Ia biasanya dipasang dalam rangkaian pengedaran voltan sederhana, terutamanya di bandar-bandar dan kawasan-kawasan lain di mana peralatan padat adalah penting. Dalam persediaan pengubah unit utama cincin, RMU membolehkan kuasa mengalir ke arah yang sama, yang meningkatkan kebolehpercayaan dan menjadikannya lebih mudah untuk mengasingkan kesilapan tanpa mengganggu keseluruhan bekalan. Inilah sebabnya mengapa RMU dalam aplikasi pengubah begitu biasa dalam sistem pengedaran moden.

Q: adakah RMU sama dengan switchgear?

RMU adalah jenis peralatan khusus yang direka untuk pengedaran padat dan cekap, sering digunakan sebagai unit utama cincin luar dalam pemasangan bandar atau perindustrian. Switchgear, walau bagaimanapun, adalah satu istilah yang lebih luas untuk semua peranti yang mengawal, melindungi, dan mengasingkan sistem elektrik. Dalam pengertian itu, RMU adalah satu bentuk switchgear, tetapi tidak semua switchgear adalah RMU. Perbezaan ini juga terpakai dalam sistem seperti pemasangan solar RMU, di mana RMU digunakan untuk menyokong pensuisan dan perlindungan yang selamat.

Q: adakah RMU voltan atau peranti semasa?

RMU boleh memantau kedua-dua voltan dan arus dalam grid kuasa untuk membantu mengesan kesilapan dan pengasingan sokongan bahagian yang terjejas. Ia menyediakan maklumat yang diperlukan untuk memutuskan sambungan sebahagian daripada rangkaian apabila perlu dan mengekalkan operasi yang selamat. Dalam aplikasi seperti RMU solar dan sistem pengubah unit utama cincin, fungsi pemantauan ini penting untuk memastikan rangkaian stabil dan boleh dipercayai.

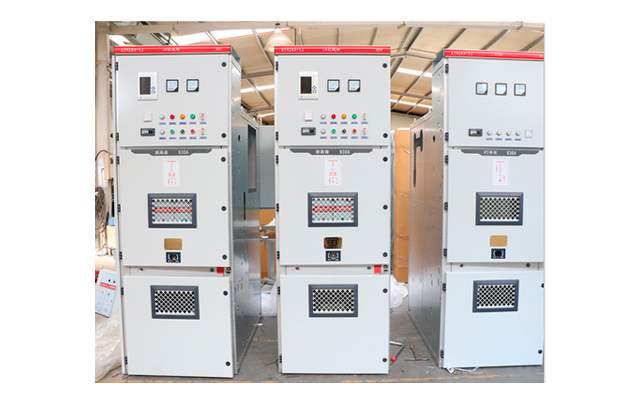

Ciri-ciri Unit utama cincin luaran

SF6-free reka bentuk dengan penarafan 25kA/1s
