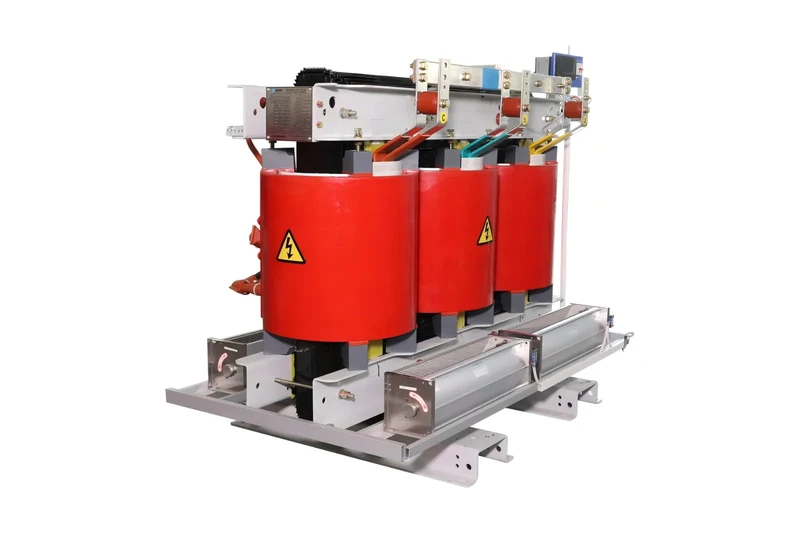

Pengubah jenis kering 500kVA

Huawan 500kVA pengubah jenis kering mempunyai keselamatan dan perlindungan alam sekitar tanpa risiko kebakaran atau letupan. Mempunyai penebat yang sangat baik dan reka bentuk pelesapan haba, mereka menyedari kehilangan yang rendah, bunyi bising yang rendah dan operasi yang stabil, dan menyesuaikan diri dengan pelbagai keadaan kerja. Bebas penyelenggaraan dan mudah dipasang, mereka menyokong penyesuaian dan digunakan secara meluas dalam penghantaran kuasa dan pengedaran untuk pembinaan, kuasa, perdagangan dan bidang lain.

Pengubah jenis kering 500kVA

Spesifikasi dan parameter

ParameterButiran
Kapasiti undian500 kVA
Kekerapan undian50Hz
Voltan undian10/0.4 kV
Undian semasa28.9/721.7 A
Bilangan fasa3 fasa
Simbol kumpulan sambunganDyn11
Kehilangan tiada beban (pada voltan undian 100%)0.646 kW
Kehilangan beban (pada suhu rujukan 120 ℃)4.210 kW
Jumlah kerugian (pada suhu rujukan 120 ℃)4.856 kW
Tiada beban semasa (pada voltan undian 100%)0.75%
Kelas penebatKelas F (suhu penggulungan maksimum yang dibenarkan untuk kelas F: 155 ℃)
Digunakan menahan keupayaan voltanHV: 35kV/60s; LV: 5kV/60s
Kuantiti pelepasan separaApabila 1.3 kali voltan undian digunakan, fasa A/B/C adalah semua <10pC
Keupayaan menahan litar pintas3 ujian litar pintas setiap fasa, tiada anjakan/ubah bentuk gegelung, sisihan reactance maksimum: 2.8%
Had kenaikan suhu penggulungan≤ 100K
Mod penyejukanAN/AF


Pelbagai spesifikasi

Undian
Kapasiti

Gabungan voltan dan

Julat penguraian

Rendah
Tekanan
Litar terbuka
Kerugian
Beban
Kehilangan
Litar pintas
Galangan
Tiada beban
Semasa
Badan
Berat badan
KVATinggi
Ketegangan
Menoreh
Julat
Sertai
Kumpulan
Label
KVW(120 ℃)
W
%%Kg
306
6.5
10
10.5
11
± 5% atau
± 2 × 2.5%
YynO atau
Dyn11
0.417071041.8300
50240100051.5380
803301380412470
100360157041560
125420185041650
160480213041780
200550253040.8800
250640276040.81030
315790347040.71250
400880399040.71400
5001040488040.61600
6301200588040.61900
6301170596060.61900
8001360696060.52580
10001590813060.52850
125018809690653200
160022001173060.53800
200027401445060.44280
250032401717060.45250


Transformer dan Switchgear
INDEX_15
INDEX_16
Hubungi

Lukisan

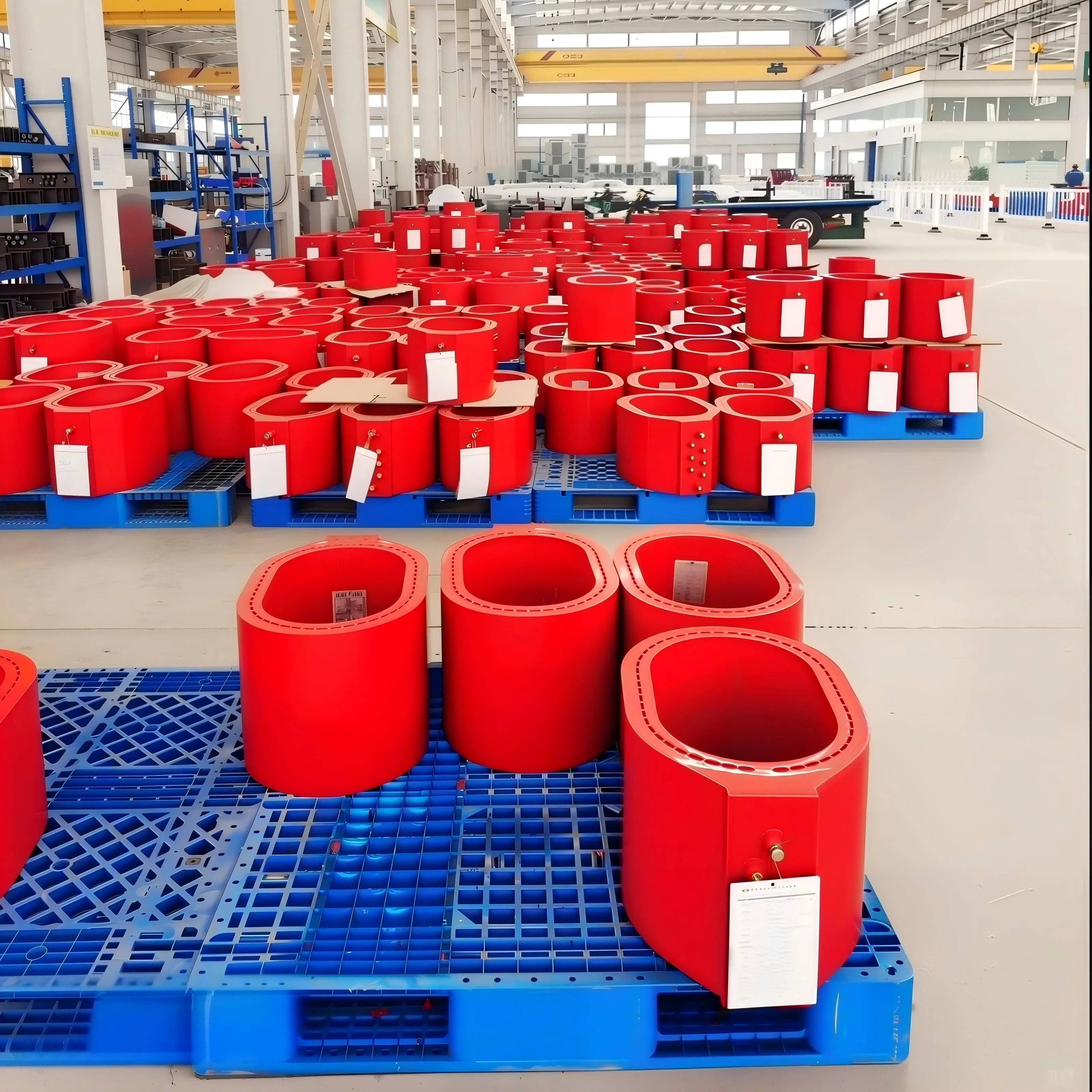

Foto Pengeluaran Kilang

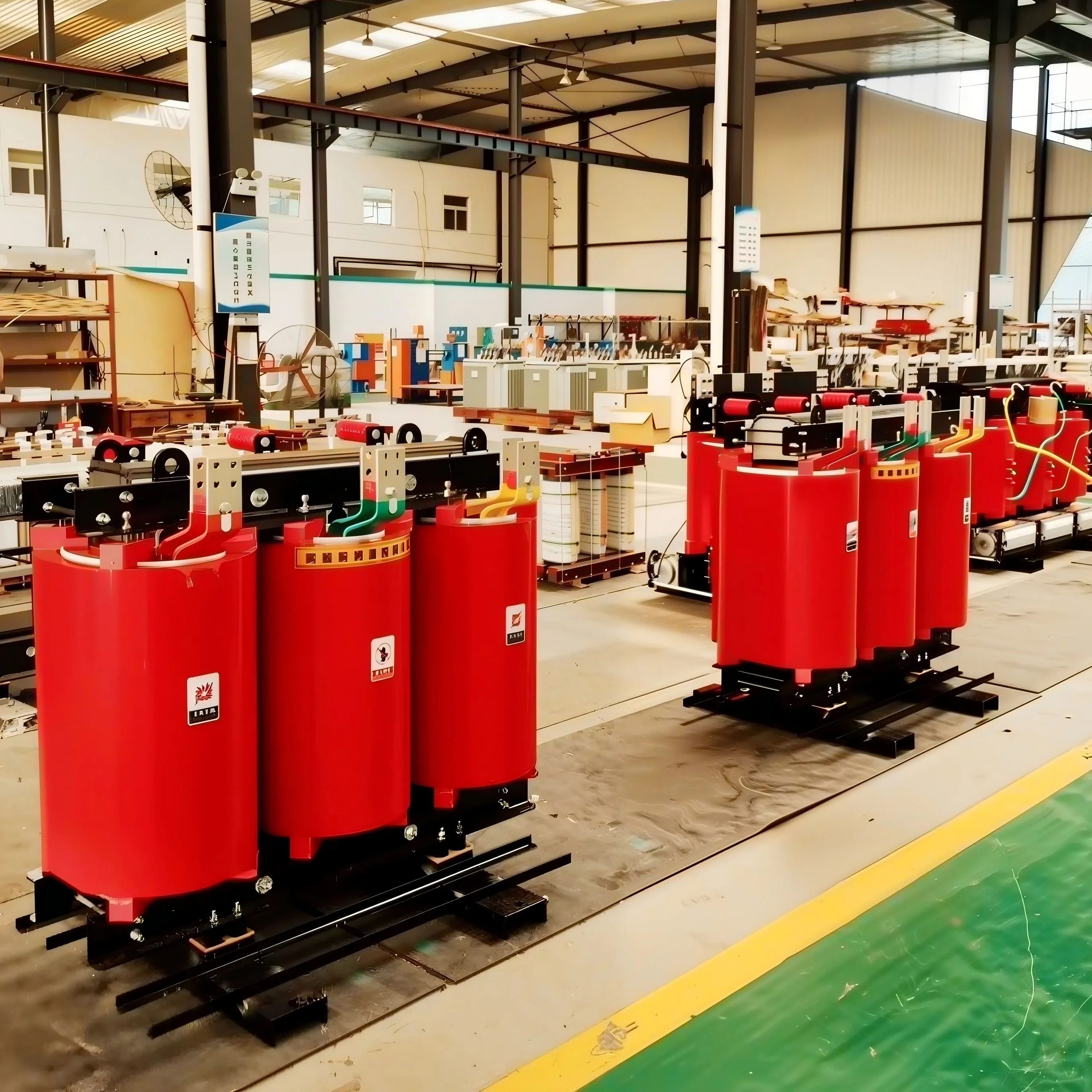

Foto Pengeluaran Kilang
Foto Pengeluaran Kilang
