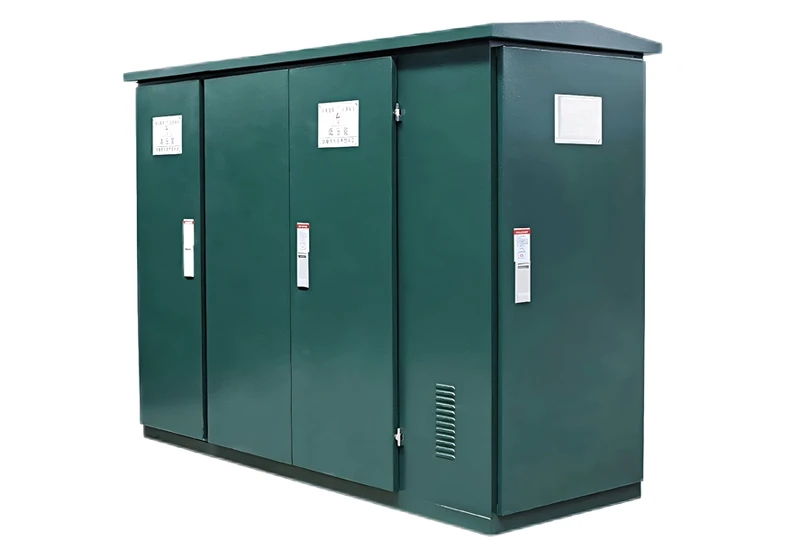

Tiga fasa Padmount Transformer

Name: Tiga fasa Padmount Transformer
Brand: Huawan New Energy Co. Ltd.
Availability: InStock

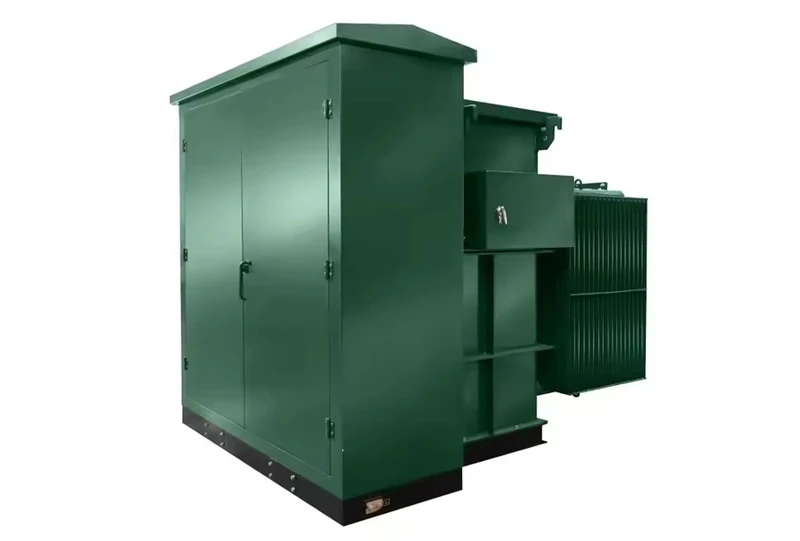

Huawan 3 phase pad mounted transformer adalah reka bentuk yang padat dan luaran untuk pengedaran kuasa bawah tanah di kawasan komersial/kediaman. Penarafan voltan sehingga 35kV, kapasiti 75-5000kVA. Ciri-ciri penutup tahan karat, tamper-bukti, penyejukan yang cekap, dan penyelenggaraan yang rendah. Mematuhi piawaian IEEE/ANSI. Ia sesuai untuk pemasangan ruang yang dikekang dengan perlindungan beban yang boleh dipercayai dan kecekapan tenaga.

Tiga fasa Padmount Transformer harga

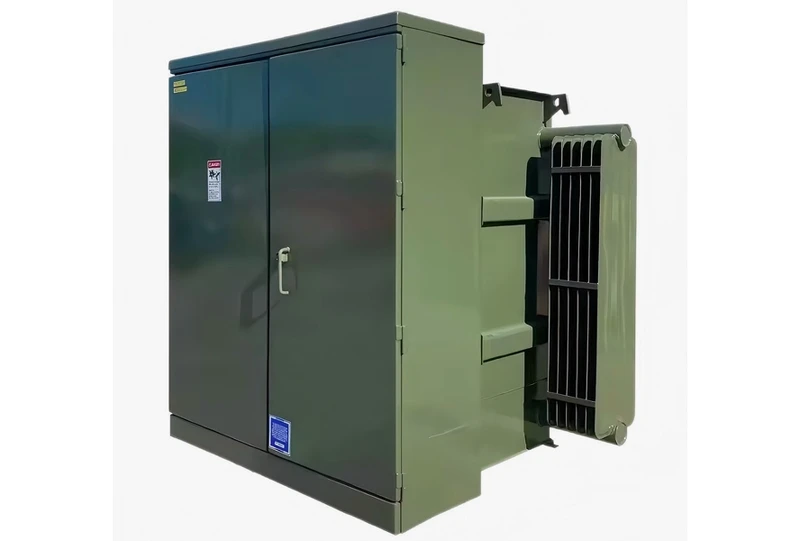

3 fasa pad dipasang pengeluar transformer

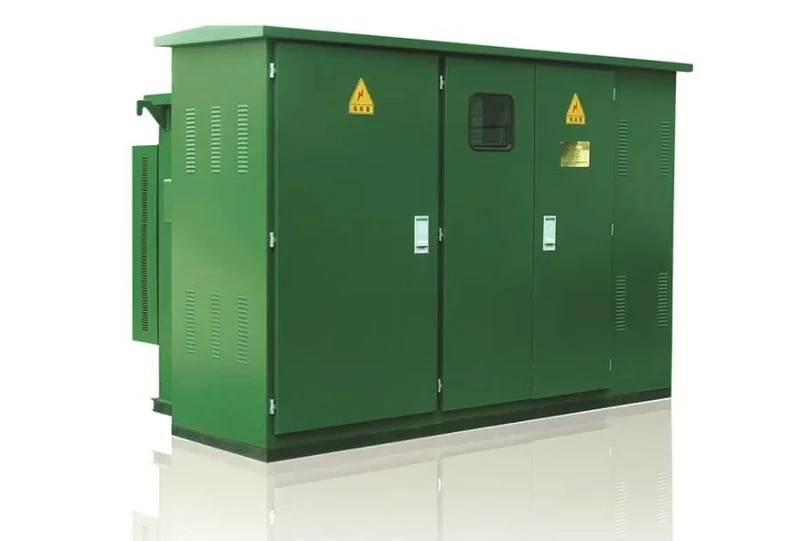

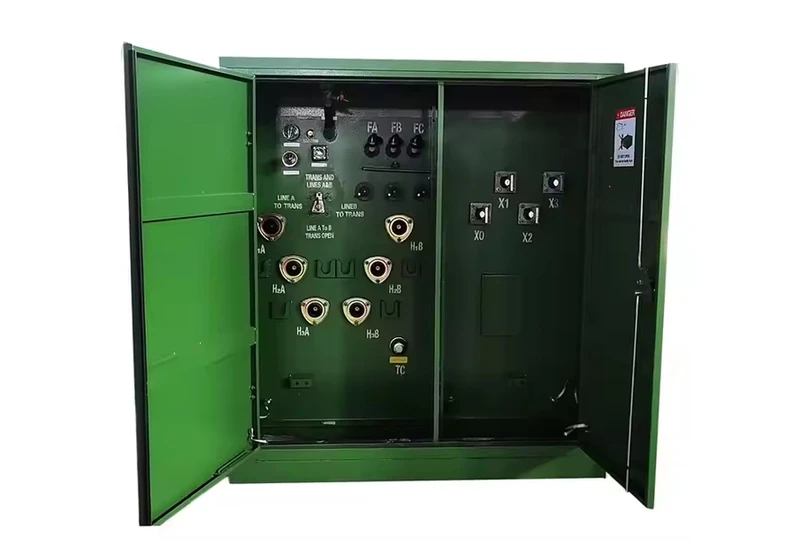

Spesifikasi pengubah dipasang pada pad 3 fasa

3 fasa Pad dipasang Transformer spesifikasi

KVA	HV	LV	Jumlah berat badan	Berat minyak
75 kVA	25000Delta	480GrdY/277	1,400Kg	540KG
100 kVA	24900GrdY/14400	600V	729KG	138KG
150 kVA	14400V	600GrdY/347	2400kg	750L
200 kVA	13800V	380GrdY/220	2000kg	250kg
225 kVA	4160Delta	347GrdY/600V	2500KG	850L
300 kVA	34500V	208GrdY/120	2300kg	1025L
500 kVA	24940 DELTA× 12470DELTA	208GrdY/120	3050kg	1170L
625 kVA	13,800Delta	480GrdY/277V	2000KG	520KG
750 kVA	24940GrdY/14400	800GrdY/462	3100Kg	920L
1,000 kVA	13,200DELTA	480GrdY/277	8,360lbs	310GAL
1,250 kVA	25000V	416V	4000kg	1250L
1,500 kVA	4160GRDY/2400	600GrdY/347	4300kg	1400L
1,700 kVA	13,800Delta	480GrdY/277V	4600Kg	1050L
2,000 kVA	4160DELTA	415GrdY/240	4600Kg	1280L
2,500 kVA	25000DELTA	600GrdY/347	5850Kg	1680L
2,550 kVA	12470DELTA	415GrdY/240	5800Kg	1750L
2600 kVA	34500DELTA	416GrdY/240	6350Kg	1940L
2800 kVA	21000V	480V	13669lb	489gal
3000 kVA	13800V	415V	6700Kg	1885L
4000 kVA	34,500DELTA	12,470DELTA	9,500Kg	3560L
5000 kVA	22860GrdY/13200	4160GrdY/2400	9100Kg	2435L
7000 kVA	27,600DELTA	13,800DELTA	11600kg	2820L
7500 kVA	249400DELTA	4.16kv Wye	12000Kg	3000KG
10000 kVA	24900GrdY/14400	600V	15000Kg	3000L

Parameter	3 fasa Pad dipasang Transformer spesifikasiButiran
Kuasa diberi nilai	10 kVA ~ 500 kVA
Voltan Input	3.3 kV / 6 kV / 10 kV
Voltan keluaran	220 V / 380 V / 440 V
Kekerapan	50Hz / 60Hz
Kapasiti	50 L ~ 1000 L
Kaedah penyejukan	ONAN (penyejukan minyak semulajadi)/ONAF (penyejukan udara minyak)
Voltan impedans	4% ~ 6%
Kehilangan beban	<1 W / kVA
Kehilangan litar pintas	<2% (sesuai digunakan di kawasan bekalan kuasa bandar)
Suhu ambien	-5 ° c ~ 40 ° c (sesuai untuk persekitaran perindustrian dan komersil umum)
Berat badan	100 kg ~ 3000 kg
3 fasa Pad dipasang saiz pengubah	Disesuaikan mengikut model kuasa (saiz kecil boleh disesuaikan)
Tahap penebat	F-gred (155 ° c)/H-gred (180 ° c)
Tahap bunyi bising	≤ 55 dB (jenis bunyi rendah)
Gred perlindungan	IP30 ~ IP65 (sesuai untuk pelbagai keadaan alam sekitar, memastikan operasi yang selamat)
Prestasi penjimatan tenaga	Reka bentuk yang cekap, mematuhi piawaian penjimatan tenaga, menjimatkan perbelanjaan elektrik
Mudah untuk memasang reka bentuk	Mudah dipasang, sesuai untuk kegunaan rumah dan perniagaan kecil
Kestabilan jangka panjang	Sangat stabil, keperluan penyelenggaraan yang rendah

Cari lagiPad dipasang transformer untuk dijualDi Huawan.

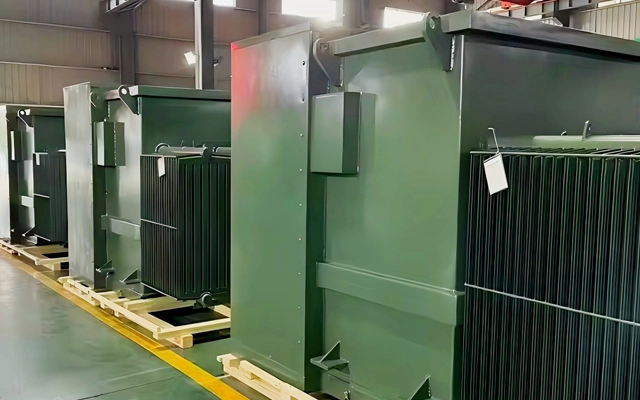

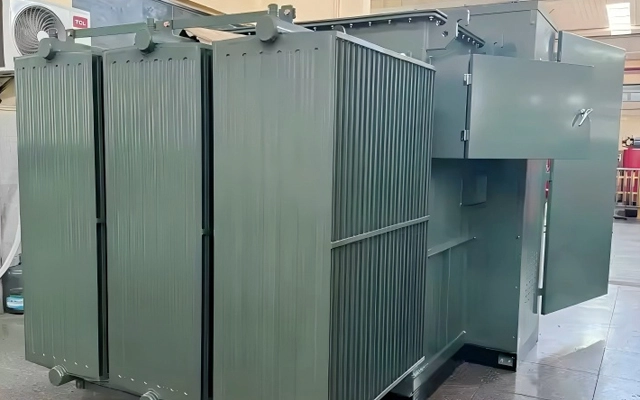

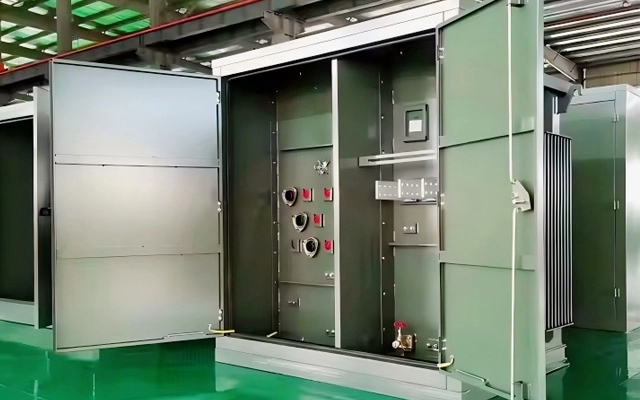

Ciri-ciri tiga fasa Padmount Transformer

Beban kritikal tiga fasa padmount transformer direka dengan tumpuan khas pada perlindungan lonjakan.

Pusat data keras dalam tiga fasa padmount transformer direka khusus untuk prestasi yang luar biasa dalam menuntut persekitaran elektrik, dengan penekanan terhadap perlindungan lonjakan.

Direka untuk aplikasi penjana fotovoltaik Solar (GSU), unit solar diHuawanTiga fasa padmount transformer memenuhi keperluan tertentu.

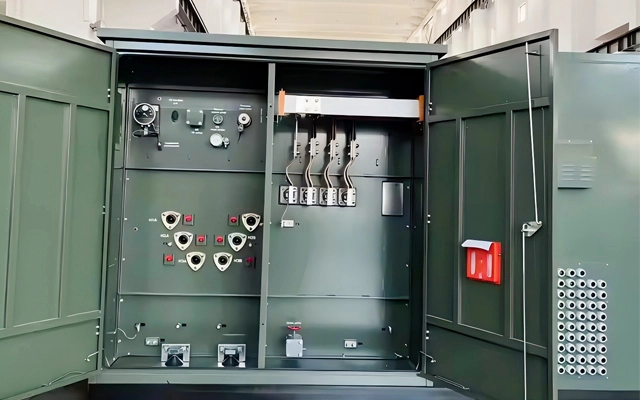

Reka bentuk Compartmental boleh didapati di kedua-dua konfigurasi depan dan mati di dalam 3 fasa yang berbeza pad dipasang saiz pengubah.

Interrupter kesalahan vakum dalam 3 fasa pad dipasang pengubah menggabungkan transformasi voltan dengan perlindungan overcurrent ke dalam penyelesaian yang padat dan kos efektif.

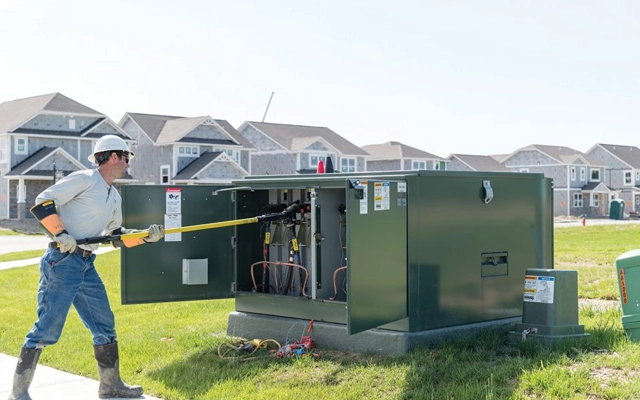

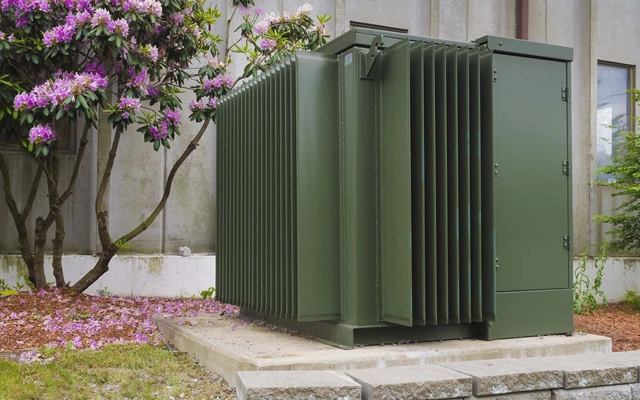

Pengubah padmount tiga fasa ini boleh dipasang berhampiran atau dalam bangunan, memberikan fleksibiliti yang lebih besar dan penjimatan kos.

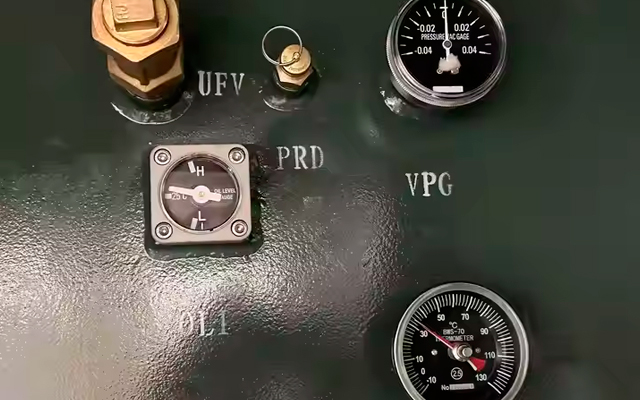

Prestasi Ultra cekap

98.5% kecekapan dengan ≤ 0.8 W/kg kehilangan teras tertentu menggunakan keluli silikon gred MOH (IEC 60404-8).

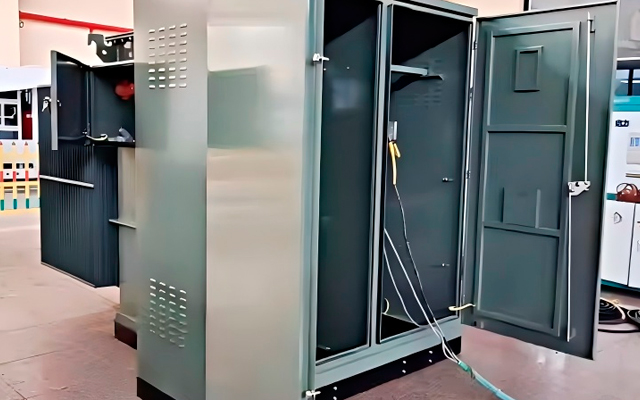

Perlindungan tenggelam untukPad luar dipasang transformerTangki keluli tahan karat IP68 dengan injap pelega tekanan (IEEE C57.12.28).

Penerangan tiga fasa Padmount Transformer

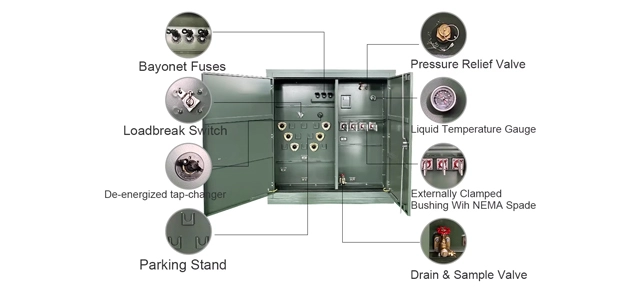

Huraian Mengenai Pengubah Padmount Tiga Fasa

Soalan lazim Transformer Padmount fasa tiga

Apakah definisi pengubah pad yang dipasang?

Pengubah pad yang dipasang adalah peranti elektrik yang dipasang di tanah yang ditempatkan di dalam kabinet keluli yang selamat yang diletakkan di atas pangkalan konkrit. Ia mengukur kuasa voltan tinggi dari garis pengedaran kepada voltan rendah yang boleh digunakan seperti 120/240V atau 277/480V untuk keperluan pencahayaan kediaman, komersial, atau awam. Menggunakan kabel yang dikebumikan, ia menawarkan keselamatan yang dipertingkatkan, rayuan visual, dan perlindungan terhadap akses yang tidak dibenarkan, menjadikannya sesuai untuk tetapan bandar dan kediaman.

Apa sebenarnya pengubah padmount tiga fasa?

Pengubah padmount tiga fasa berfungsi sebagai unit pengedaran kuasa yang teguh, semua-dalam-satu yang sesuai untuk utiliti, perniagaan, atau tapak pembuatan. Unit-unit ini direka bentuk untuk menahan keadaan cuaca yang pelbagai dan boleh diletakkan di luar atau di dalam rumah, menyediakan pilihan yang boleh dipercayai dan selamat untuk bekalan elektrik.

Bagaimanakah pad 3 fasa dipasang fungsi pengubah?

Tipikal 3 fasa pad dipasang transformer mempunyai enam gegelung: tiga di sebelah utama dan tiga di sebelah sekunder. Gegelung luka di sekitar teras besi berlapis untuk mengoptimumkan gandingan magnet dan mengurangkan sisa kuasa.

Apakah beberapa kelemahan tiga fasa padmount transformer?

Dalam setups tertentu 3 fasa pad dipasang transformer, had adalah bahawa bahagian sekunder menawarkan hanya satu voltan output, berpotensi memerlukan unit tambahan untuk menyokong lampu atau kuasa outlet. Selain itu, seperti sesetengah setups lain, sekolah menengah tidak mempunyai titik neutral untuk hentakan.

Mengapa memilih tiga fasa padmount transformer ke atas fasa tunggal?

Sistem tiga fasa, biasanya dihantar melalui tiga fasa pad dipasang transformer, excel untuk menuntut aplikasi dengan membekalkan kuasa yang lebih besar dengan kecekapan yang lebih tinggi, menyampaikan aliran yang mantap dan tidak terganggu sesuai untuk peralatan industri dan kemudahan yang besar, mengelakkan turun naik voltan. Fasa tunggal berfungsi dengan baik untuk keperluan rumah asas seperti peralatan dan pencahayaan. Tiga fasa memastikan prestasi yang boleh dipercayai untuk motor berat, mengoptimumkan penggunaan konduktor dengan menyampaikan tiga kali ganda kuasa dengan pendawaian tambahan yang minimum, dan penting untuk operasi intensif kuasa seperti loji pembuatan, hab data, dan stesen pengecasan EV.

Adakah pengubah padmount tiga fasa menggunakan arus AC atau DC?

3 fasa pad dipasang fungsi transformer secara eksklusif dengan arus bergantian (AC). Mereka mengintegrasikan ke dalam rangkaian AC tiga fasa untuk menyediakan kuasa yang konsisten dan selamat kepada pengguna akhir.

Apakah biasa 3 fasa pad dipasang transformer saiz dan spesifikasi?

3 fasa pad dipasang saiz transformer biasanya merujuk kepada kapasiti kuasa mereka dalam penilaian kVA, yang berbeza-beza mengikut pengeluar dan piawaian seperti ANSI/IEEE atau CSA. Pilihan umum terdiri daripada 45 kVA hingga 5000 kVA atau lebih tinggi, dengan penilaian popular termasuk 75 kVA, 150 kVA, 300 kVA, 500 kVA, 750 kVA, 1000 kVA, 1500 kVA, 2500 kVA, dan sehingga 10,000 kVA untuk unit yang lebih besar.

3 fasa pad dipasang transformer spesifikasi sering termasuk butir-butir mengenai kelas voltan (e.g., voltan tinggi sehingga 34.5 kV atau lebih), konfigurasi seperti gelung-suapan atau jejarian-suapan, dan pematuhan dengan piawaian kecekapan seperti jas. Dimensi fizikal bergantung kepada kVA, voltan, dan konfigurasi, sering dinyatakan dalam piawaian untuk pemasangan yang selamat pada pad konkrit.
