Panduan pengiraan kecekapan Transformer: langkah utama untuk meningkatkan prestasi sistem kuasa

Dalam operasi sistem kuasa yang stabil,TransformerBerkhidmat sebagai peralatan teras untuk penghantaran dan penukaran tenaga. Kecekapan operasi mereka secara langsung menentukan tahap penggunaan tenaga dan memberi kesan kepada kos elektrik dan keuntungan operasi untuk perusahaan. Dengan perkembangan berterusan penggunaan kuasa industri dan dasar penjimatan tenaga negara yang semakin ketat, mengurangkan kerugian elektrik melalui pengiraan kecekapan saintifik, pemilihan peralatan yang betul, dan pengurusan operasi yang dioptimumkan telah menjadi pendekatan kritikal untuk mencapai pemuliharaan tenaga, peningkatan kecekapan, dan pembangunan mampan.

Artikel ini secara sistematik menganalisis konsep teras, kaedah pengiraan, dan komponen kehilangan kecekapan pengubah. Ia juga mengkaji faktor-faktor utama yang mempengaruhi melalui kajian kes praktikal dan mencadangkan strategi tindakan untuk peningkatan kecekapan, membantu perusahaan mengoptimumkan prestasi sistem kuasa dan memaksimumkan manfaat ekonomi. Bagi mereka yang mencari penyelesaian pengubah kecekapan tinggi, pandangan yang disediakan di sini boleh menyokong pemilihan yang disasarkan.

1. Apakah kecekapan Transformer

Kecekapan pengubah adalah penunjuk utama keupayaan penukaran tenaga. Ia ditakrifkan sebagai nisbah kuasa output kuasa input, biasanya dinyatakan sebagai peratusan:

Η = P₂ / P₁ × 100%

= Pchets/ (P₂ + P₀ + Pₖ) × 100%

Di mana:

Η = kecekapan

Kuasa output

Kuasa input

P₀ = kehilangan teras (tiada beban kerugian)

Pₖ = kehilangan tembaga (kehilangan beban)

Sebaik-baiknya, semua tenaga elektrik input akan dihantar kepada beban. Walau bagaimanapun, disebabkan oleh sifat-sifat material dan batasan struktur, pelbagai kerugian berlaku semasa operasi, dissipating tenaga sebagai haba. Oleh itu, kuasa output sentiasa lebih rendah daripada kuasa input. Kecekapan yang lebih tinggi menunjukkan kehilangan tenaga yang lebih rendah dan penggunaan yang lebih baik.

Kajian kes

Sebuah syarikat perkilangan beroperasi 1000 kVA transformer dengan kuasa input 1000 kW dan kuasa output 970 kW, mengakibatkan kecekapan 97%. Jika pengubah berjalan secara berterusan selama 8,000 jam setiap tahun, kehilangan tenaga mencapai 240,000 kWh, yang membawa kepada kos elektrik yang besar-menonjolkan kepentingan meningkatkan kecekapan.

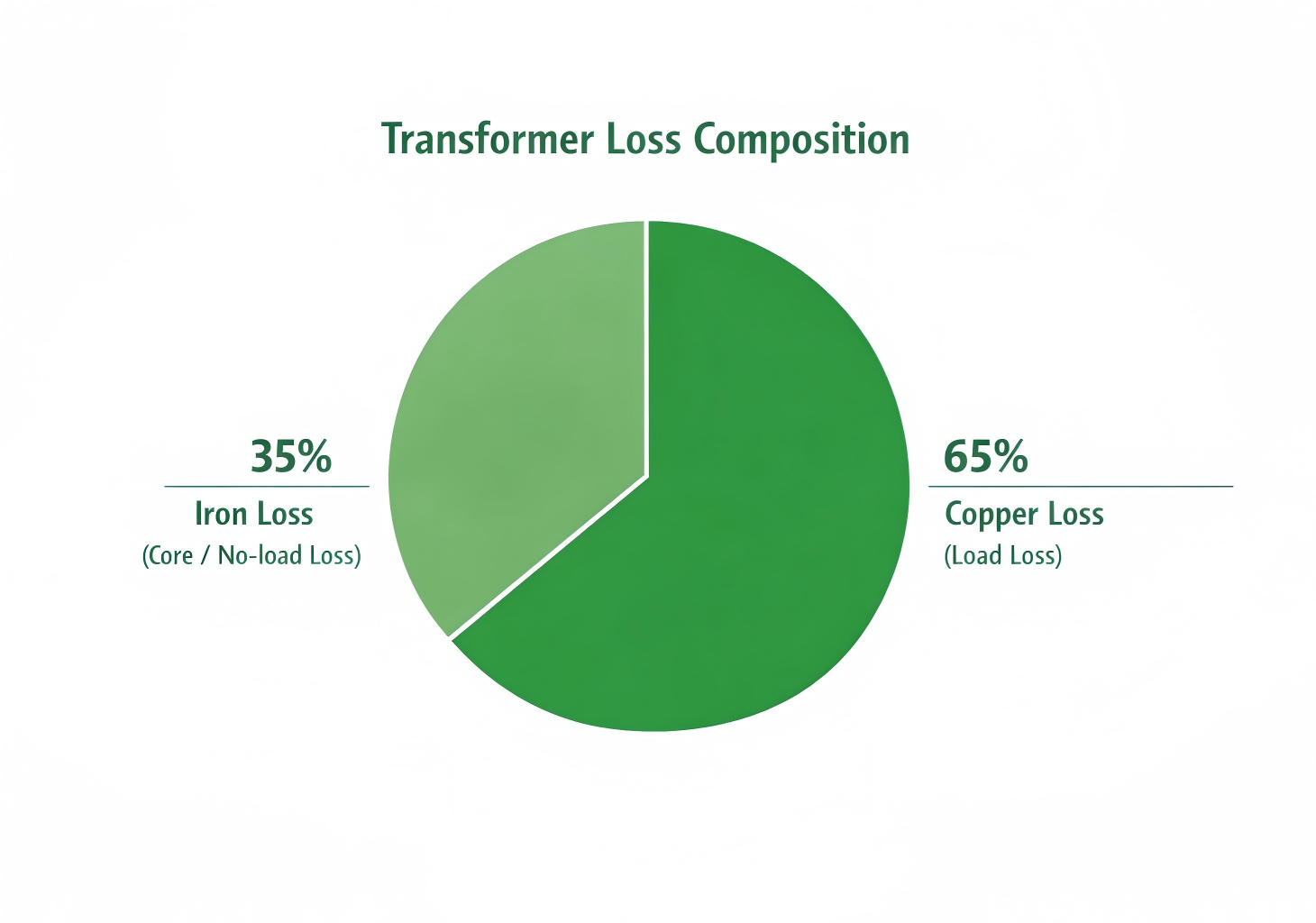

2. Komposisi kerugian Transformer

Kerugian Transformer adalah faktor utama yang mempengaruhi kecekapan dan terdiri daripada:

Jumlah kerugian = kehilangan teras + kehilangan tembaga

(1) kehilangan teras (kehilangan tanpa beban)

Kehilangan teras berlaku apabila pengubah bertenaga, walaupun tanpa beban. Ia tetap agak berterusan dan bergantung kepada voltan dan kekerapan.

Komponen:

Kehilangan histeresis: disebabkan oleh magnetisasi berulang bahan teras

Eddy kehilangan semasa: arus teraruh dalam teras yang menjana haba

Faktor-faktor yang mempengaruhi:

Bahan teras: keluli silikon kebolehtelapan tinggi (contohnya, keluli silikon kehilangan rendah) boleh mengurangkan kerugian sebanyak ~ 20%

Voltan dan kekerapan: voltan atau kekerapan yang lebih tinggi meningkatkan kehilangan teras

(2) kehilangan tembaga (kehilangan beban)

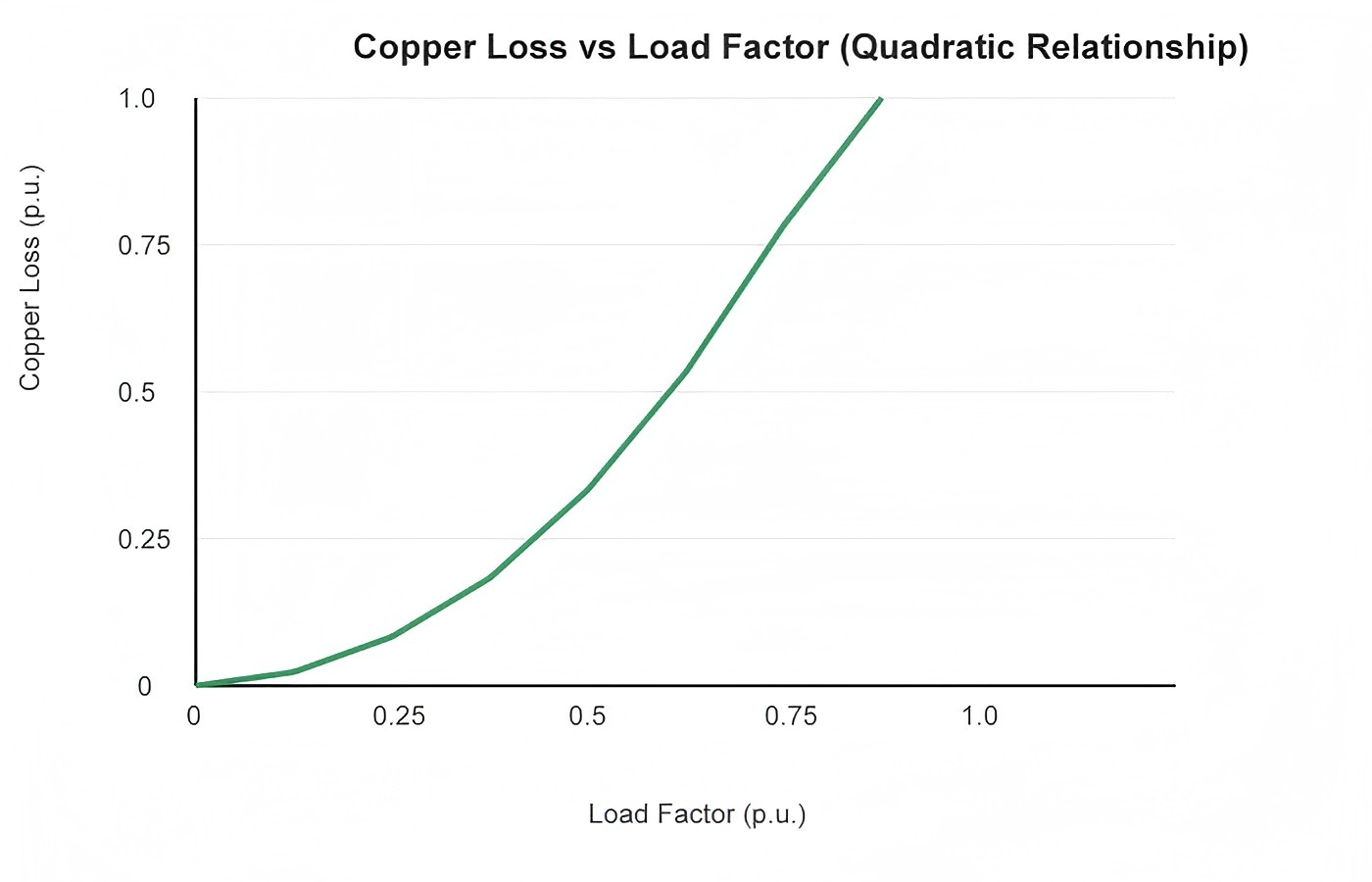

Kehilangan tembaga disebabkan oleh rintangan lilitan pengubah dan meningkat dengan persegi arus beban.

Formula:

Kehilangan tembaga = kehilangan tembaga beban penuh × (faktor beban) ²

Faktor-faktor yang mempengaruhi:

Kadar beban: beban yang lebih tinggi membawa kepada kerugian yang meningkat dengan ketara

Penggulungan bahan dan reka bentuk: bahan kekonduksian tinggi (contohnya, tembaga bebas oksigen) dan struktur penggulungan yang dioptimumkan mengurangkan rintangan

3. Kaedah pengiraan kecekapan Transformer

Formula teras:

Η = P₂ / (P₂ + P₀ + Pₖ) × 100%

(1) Formula kecekapan berasaskan beban

Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ + P₀ + Pₖ) × 100%

Di mana:

Β = faktor beban

Sₙ = kapasiti undian

Cosφ = faktor kuasa

(2) contoh pengiraan

Pengubah 2000 kVA beroperasi di bawah:

Faktor beban: 70%

Faktor kuasa: 0.9

Kehilangan teras: 3 kW

Kehilangan tembaga beban penuh: 20 kW

Langkah-langkah:

Kehilangan tembaga: 20 × (0.7 ²) = 9.8 kW

Jumlah kerugian: 3 + 9.8 = 12.8 kW

Kuasa Output: 2000 × 0.7 × 0.9 = 1260 kW

Kecekapan: 1260 / (1260 + 12.8) ≈ 98.99%

4. Faktor utama yang mempengaruhi kecekapan Transformer

(1) faktor beban

Kecekapan optimum biasanya berlaku antara beban 60%-80%:

Beban rendah: kehilangan teras menguasai, mengurangkan kecekapan

Beban tinggi: kehilangan tembaga meningkat dengan ketara

(2) bahan dan pembuatan

Keluli silikon berkualiti tinggi mengurangkan kehilangan teras

Penggulungan dioptimumkan mengurangkan kehilangan tembaga

Pembuatan ketepatan meminimumkan kerugian yang sesat

(3) persekitaran operasi

Suhu tinggi meningkatkan rintangan → kehilangan tembaga yang lebih tinggi

Penyejukan yang lemah mengurangkan kecekapan

Debu dan kelembapan meningkatkan kerugian tambahan

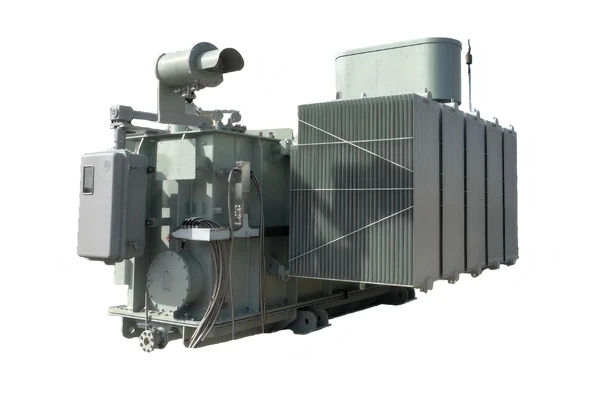

Huawan mengeluarkan transformer tahan lama yang direka untuk persekitaran yang keras, memastikan kecekapan tinggi jangka panjang.

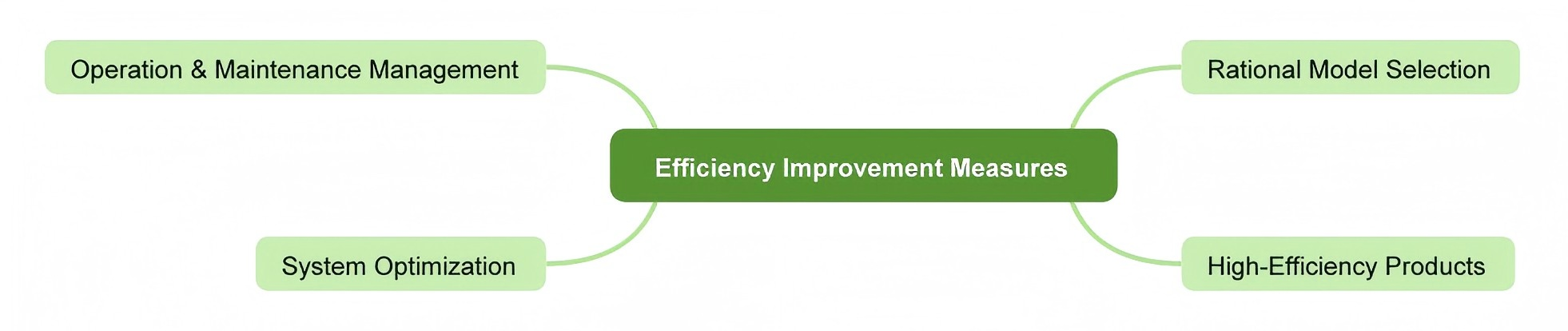

5. Kaedah praktikal untuk meningkatkan kecekapan

(1) pemilihan yang betul

Sepadan dengan kapasiti pengubah dengan permintaan beban sebenar untuk mengekalkan julat beban optimum.

(2) produk kecekapan tinggi

Pilih transformer dengan penarafan kecekapan yang lebih tinggi untuk mengurangkan kerugian asas.

(3) operasi & penyelenggaraan

Pemeriksaan dan penyelenggaraan tetap mengurangkan kerugian yang tidak normal dan memastikan operasi yang stabil.

(4) pengoptimuman sistem

Pasang pampasan kuasa reaktif

Meningkatkan faktor kuasa

Mengoptimumkan susun atur grid

6. Nilai pelaburan transformer kecekapan tinggi

(1) mengurangkan kos operasi

Malah peningkatan kecekapan 1% boleh menghasilkan penjimatan tahunan yang ketara.

(2) pematuhan dengan dasar-dasar tenaga

Penggunaan tenaga yang lebih rendah dan pelepasan karbon menyokong pematuhan peraturan dan matlamat kemampanan.

(3) kebolehpercayaan yang lebih baik

Kerugian yang lebih rendah mengurangkan kenaikan suhu, memanjangkan jangka hayat, dan mengurangkan kadar kegagalan.

7. Kepentingan memilih pengilang profesional

Kecekapan pengubah bergantung bukan sahaja pada reka bentuk tetapi juga pada kualiti pembuatan dan keupayaan perkhidmatan.

(1) kelebihan produk

Bahan-bahan kehilangan rendah

Reka bentuk elektromagnet yang dioptimumkan

Proses kawalan kualiti yang ketat

(2) keupayaan perkhidmatan penuh

Penyelesaian tersuai

Panduan pemilihan

Analisis kecekapan tenaga

Perundingan operasi

8. Kesimpulan

Kecekapan pengubah bukan sekadar metrik teknikal-ia secara langsung memberi kesan kepada kawalan kos tenaga, kestabilan sistem, dan pembangunan mampan. Melalui pengiraan saintifik, pemilihan yang betul, dan operasi yang dioptimumkan, perusahaan dapat meningkatkan kecekapan sistem dengan ketara dan mengurangkan sisa tenaga.

Transformer kecekapan tinggi mewakili strategi kritikal untuk pengurangan kos dan peningkatan prestasi, serta pemandu utama untuk transformasi hijau dalam industri kuasa.

9. FAQ

Q: adakah kecekapan pengubah yang lebih tinggi sentiasa lebih baik?

A: kecekapan yang lebih tinggi meningkatkan penjimatan tenaga, tetapi kos dan ROI juga harus dipertimbangkan.

Q: mengapa kecekapan transformer tidak mencapai 100%?

A: kerugian teras dan tembaga tidak dapat dielakkan kerana batasan fizikal dan bahan.

S: bagaimana untuk mengenal pasti transformer cekap tenaga?

A: periksa kehilangan beban, kehilangan beban, dan penarafan kecekapan yang disahkan.

Q: sekiranya transformer lama diganti?

A: transformer lebih 10 tahun biasanya mempunyai kerugian yang lebih tinggi; Menggantikan mereka dengan ketara boleh mengurangkan kos tenaga.

Q: apakah risiko operasi beban rendah?

A: beban rendah meningkatkan bahagian kehilangan teras, mengurangkan kecekapan, dan sisa tenaga.
