Tembaga vs aluminium Windings: analisis komprehensif pemilihan bahan untuk transformer pengedaran

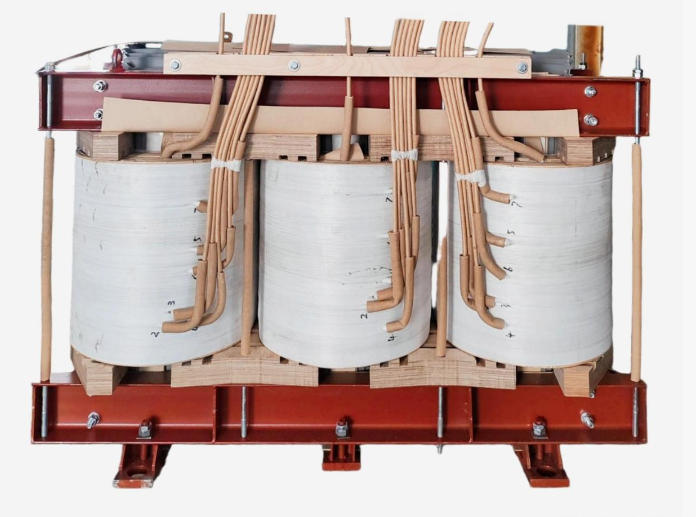

Belitan tembaga dan lilitan aluminiumTransformer pengagihanAdalah faktor membezakan teras yang mempengaruhi prestasi, kos, dan hayat perkhidmatan mereka. Terdapat perbezaan yang signifikan antara kedua-dua dari segi sifat bahan, prestasi elektrik, ekonomi, dan keperluan operasi dan penyelenggaraan. Artikel ini akan menganalisis dari pelbagai perspektif untuk memberikan pemahaman yang komprehensif mengenai perbezaan mereka.

Perbandingan prestasi elektrik

Kerugian dan kecekapan

• Windings tembaga mempunyai kekonduksian elektrik yang tinggi, mengakibatkan kerugian tembaga yang lebih rendah di bawah arus yang sama. Sebagai contoh, pengubah 1000kVA dengan lilitan tembaga mempunyai kerugian tembaga 15%-25% lebih rendah daripada satu dengan lilitan aluminium apabila beroperasi pada beban penuh. Ia menjimatkan elektrik semasa operasi jangka panjang dan memenuhi keperluan reka bentuk penjimatan tenaga.

• Windings aluminium mempunyai kekonduksian elektrik yang rendah, jadi kawasan hirisan lintang mereka perlu ditingkatkan untuk mengurangkan rintangan. Walau bagaimanapun, kerugian tembaga masih sedikit lebih tinggi, dan kecekapan adalah 1%-3% lebih rendah.

Kapasiti beban

• Windings tembaga mempunyai titik lebur yang tinggi (1083 ℃) dan kestabilan haba yang sangat baik. Apabila terlalu banyak, suhu meningkat perlahan-lahan, dan penebat tidak mudah rosak. Mereka boleh menahan beban selama 1-2 jam.

• Windings aluminium mempunyai takat lebur rendah (660 ℃). Apabila terlalu banyak, suhu meningkat dengan cepat, yang mudah membawa kepada penuaan penebat atau litar pintas. Mereka hanya boleh menahan beban lebih kurang dari 30 minit, jadi kadar beban mesti dikawal dengan ketat.

Peningkatan suhu dan pelesapan haba

• Windings tembaga mempunyai kekonduksian terma yang tinggi (401 W/(m · K)), membolehkan pemindahan haba yang cepat dan kenaikan suhu yang lebih rendah (5-10K lebih rendah daripada lilitan aluminium).

• Windings aluminium mempunyai kekonduksian terma yang rendah (237 W/(m · K)), yang menjadikan haba mudah terkumpul. Radiator yang lebih besar atau struktur yang dipertingkatkan perlu direka; Jika tidak, hayat perkhidmatan penebat akan dipendekkan.

Perbandingan ekonomi

Kos pembelian awal

Sebagai contoh, untuk 2500kVAPengubah minyak yang direndam, Kos bahan versi aluminium-teras adalah kira-kira 40%-60% lebih rendah daripada versi teras tembaga, dan perbezaan harga keseluruhan antara 30% hingga 50%. Menggunakan pengubah teras aluminium dengan ketara dapat mengurangkan pelaburan awal.

Kos operasi jangka panjang

• Windings tembaga mempunyai kerugian tembaga yang rendah, jadi kos elektrik yang disimpan semasa operasi jangka panjang boleh meliputi perbezaan harga awal. Di samping itu, kitaran penyelenggaraan mereka lebih lama, mengakibatkan kos penyelenggaraan yang lebih rendah.

• Windings aluminium mempunyai kerugian tembaga yang tinggi, yang membawa kepada 5%-10% kos elektrik yang lebih tinggi. Selain itu, penebat mereka berumur lebih cepat, memerlukan pemeriksaan yang kerap dan mengakibatkan kos penyelenggaraan yang lebih tinggi.

Perbezaan hayat perkhidmatan

• Windings tembaga mempunyai kestabilan kimia yang baik dan rintangan suhu tinggi, dengan hayat perkhidmatan yang direka 25-30 tahun.

• Windings aluminium terdedah kepada pengoksidaan dan mempunyai kenaikan suhu yang tinggi, dengan hayat perkhidmatan yang direka 15-20 tahun.

Analisis pasaran

Di China, di mana kilang Huawei terletak, Grid negeri dan pasaran arus perdana terutamanya menggunakan transformer teras tembaga. Penggunaan transformer aluminium-teras dalam Grid negeri China dianggap sebagai satu perbuatan serius memotong sudut oleh pembekal dan akan mengakibatkan hukuman yang teruk. Walau bagaimanapun, memandangkan pulangan pelaburan, kebanyakan loji kuasa tenaga baru menggunakan transformer aluminium-teras dalam merekaPencawang yang dibungkusUntuk mengurangkan kos pembinaan.

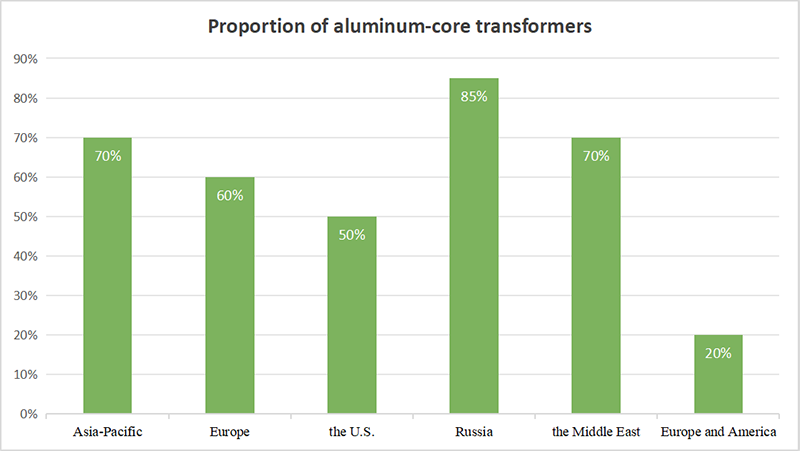

Di peringkat global, 80% daripadaTransformer pengagihanAdalah aluminium-teras. Negara-negara seperti di timur tengah dan rusia menggunakan transformer aluminium-teras. Sebab utama adalah kelebihan kos yang signifikan, yang sangat sejajar dengan keperluan teras pembinaan infrastruktur berskala besar di timur tengah dan liputan grid kuasa luas di rusia (terutamanya di kawasan terpencil) untuk "peralatan kos rendah dan ringan". Pada masa yang sama, ia juga boleh mengurangkan pergantungan kepada sumber tembaga yang diimport, mengimbangi ekonomi dan kestabilan rantaian bekalan.

Cadangan pemilihan

Windings tembaga sesuai untuk:

1. Kawasan dengan beban penuh/beban yang kerap (contohnya, kawasan teras bandar, taman perindustrian)

2. Projek dengan keperluan penjimatan tenaga yang tinggi dan mengejar hayat perkhidmatan yang panjang (contohnya, kejuruteraan perbandaran, perusahaan besar)

3. Persekitaran yang keras seperti suhu tinggi dan kelembapan (contohnya, kawasan pantai)

Windings aluminium sesuai untuk:

1. Kawasan beban rendah luar bandar (kadar beban rendah, turun naik kecil)

2. Projek infrastruktur sementara (contohnya, tapak pembinaan, kuarters perumahan sementara)

3. Senario sensitif kepada kos awal dan menerima penyelenggaraan biasa

Soalan lazim

Q: apakah perbezaan prestasi teras antara tembaga-luka dan aluminium-luka transformer? Senario yang mereka sesuai untuk masing-masing?

A: perbezaan teras memberi tumpuan kepada 3 dimensi utama:

1. Kecekapan tenaga: kekonduksian lilitan tembaga (58 MS/m) jauh lebih tinggi daripada aluminium (37 MS/m). Untuk model 1000kVA, kehilangan tembaga beban penuh adalah 15%-25% lebih rendah, dan kecekapan adalah 1%-3% lebih tinggi;

2. Kapasiti beban & rintangan haba: tembaga mempunyai titik lebur 1083 ℃ dan boleh menahan beban selama 1-2 jam, manakala aluminium (titik lebur 660 ℃) hanya boleh menahan beban sehingga 30 minit;

3. Hayat perkhidmatan & kestabilan: kehidupan reka bentuk lilitan tembaga adalah 25-30 tahun, berbanding dengan 15-20 tahun untuk lilitan aluminium.

Q: kos pembelian awal transformer aluminium-luka adalah 30%-50% lebih rendah daripada yang luka tembaga. Yang lebih kos efektif untuk kegunaan jangka panjang?

A: keputusan harus berdasarkan "kitaran perkhidmatan + faktor beban":

1. Senario jangka pendek & rendah-beban (e.g., tapak pembinaan sementara, kawasan pengedaran kuasa luar bandar): belitan aluminium mempunyai kos awal 30%-50% yang lebih rendah (mengambil model minyak yang direndam 2500kVA sebagai contoh). Apabila faktor beban rendah, perbezaan kehilangan tembaga adalah kecil, menjadikan lilitan aluminium lebih kos efektif;

2. Senario jangka panjang & penuh beban (e.g., taman perindustrian, kejuruteraan perbandaran): walaupun lilitan tembaga mempunyai kos awal yang lebih tinggi, mereka menjimatkan 5%-10% dalam yuran elektrik tahunan, dan perbezaan harga awal dapat dipulihkan dalam masa 2-5 tahun. Dengan hayat perkhidmatan kira-kira 10 tahun lebih lama dan kos operasi dan penyelenggaraan yang lebih rendah, lilitan tembaga lebih ekonomik sepanjang kitaran hayat.

Q: apakah masalah transformer luka aluminium yang terdedah kepada suhu tinggi, persekitaran lembap atau di bawah beban yang kerap? Bagaimana untuk mengelakkan mereka?

A: kekurangan teras lilitan aluminium adalah "pengoksidaan mudah + kenaikan suhu tinggi": dalam persekitaran suhu tinggi dan lembap, kadar pengoksidaan wayar aluminium mempercepatkan, membawa kepada peningkatan rintangan hubungan dan penuaan penebat dipercepatkan; Di bawah beban yang kerap, suhu meningkat dengan cepat, yang dengan mudah boleh menyebabkan kesilapan litar pintas. Mengelakkan penyelesaian:

1. Jika lilitan aluminium mesti dipilih, mengoptimumkan reka bentuk radiator (meningkatkan kawasan pelesapan haba) dan dengan tegas mengawal faktor beban (mengelakkan operasi jangka panjang melebihi 50% beban undian);

2. Untuk suhu tinggi, lembap, dan kerap memuat senario (e.g., taman perindustrian pantai), mengutamakan lilitan tembaga-kekonduksian terma mereka (401 W/m · K) adalah 1.7 kali aluminium, dengan kenaikan suhu 5-10K kestabilan kimia yang lebih rendah dan lebih kuat, yang boleh mengelakkan masalah di atas.

Q: apakah pilihan pilihan di kawasan yang berbeza di seluruh dunia?

A: 80% transformer pengedaran di seluruh dunia adalah aluminium-teras. Persekutuan rusia (85%) dan timur tengah (70%) mempunyai bahagian tertinggi kerana permintaan untuk kos rendah dan ringan, diikuti oleh eropah (60%) dan Asia-pasifik (70%). Hanya 20% transformer di eropah dan amerika utara menggunakan teras aluminium, dengan tumpuan yang lebih besar terhadap penjimatan tenaga dan hayat perkhidmatan yang panjang.

Q: apakah sokongan yang disasarkan boleh diperolehi dengan memilih transformer tembaga/aluminium luka Huawan? Bagaimana untuk mendapatkan pelan pemilihan yang disesuaikan dengan senario dan sebut harga?

A: Huawan menyediakan 2 jaminan teras:

1. Jaminan pematuhan: transformer mematuhi piawaian sejagat antarabangsa dan memenuhi spesifikasi teknikal global arus perdana, menyesuaikan diri dengan tenaga baru dan keperluan infrastruktur luar negara;

2. Jaminan selepas jualan: waranti 1-2 tahun, dengan panduan operasi dan penyelenggaraan khas untuk mengurangkan kos pemeriksaan.
