Transformer langkah-up untuk loji kuasa fotovoltaik: aplikasi teknologi teras dan analisis Trend pasaran

Dalam era perkembangan pesat tenaga boleh diperbaharui hari ini, loji kuasa fotovoltaik (PV) telah menjadi tiang elektrik hijau yang penting. Sebagai komponen utama dalam sistem PV, transformer step-up bertanggungjawab untuk menukar arus terus voltan rendah (DC) yang dihasilkan oleh PV arrays ke arus bersilih voltan tinggi (AC), memudahkan sambungan grid, penghantaran, dan penghantaran kuasa jarak jauh. Memilih pengubah langkah kanan bukan sahaja meningkatkan kecekapan keseluruhan loji kuasa tetapi juga mengurangkan kos operasi dan penyelenggaraan sambil memastikan operasi sistem yang stabil.

Apakah pengubah langkah-langkah untuk loji kuasa Solar?

Tidak seperti transformer pengedaran tradisional, fungsi utama pengubah langkah PV adalah untuk meningkatkan arus bolak balik voltan rendah (AC) output oleh penyongsang ke tahap voltan tinggi yang diperlukan oleh grid kuasa (e.g., 10kV, 35kV) untuk output bersambung grid. Transformer pengedaran tradisional terutamanya memberi tumpuan kepada melangkah voltan tinggi, manakala transformer langkah-up PV beroperasi dalam arah terbalik-sisi voltan rendah mereka menanggung voltan keluaran penyongsang (biasanya 0.4kV, 0.69kV, atau 0.8kV), dan sisi voltan tinggi melangkah ke voltan yang disambungkan grid. Menurut data dari agensi tenaga antarabangsa (IEA), kapasiti PV dipasang global melebihi 1TW pada tahun 2023 dan dijangka berganda sebanyak 2030, terus memacu permintaan untuk transformer langkah kecekapan tinggi.

Dalam aplikasi praktikal, transformer langkah-up mesti mempunyai kecekapan tinggi, bunyi bising yang rendah, dan rintangan cuaca yang kuat untuk menyesuaikan diri dengan persekitaran luaran. Transformer step-up berkualiti tinggi boleh mengekalkan kecekapan penukaran tenaga lebih dari 98%, dengan ketara meningkatkan pulangan loji kuasa pelaburan (ROI).

Fungsi teras dan cabaran teknikal pengubah PV Solar

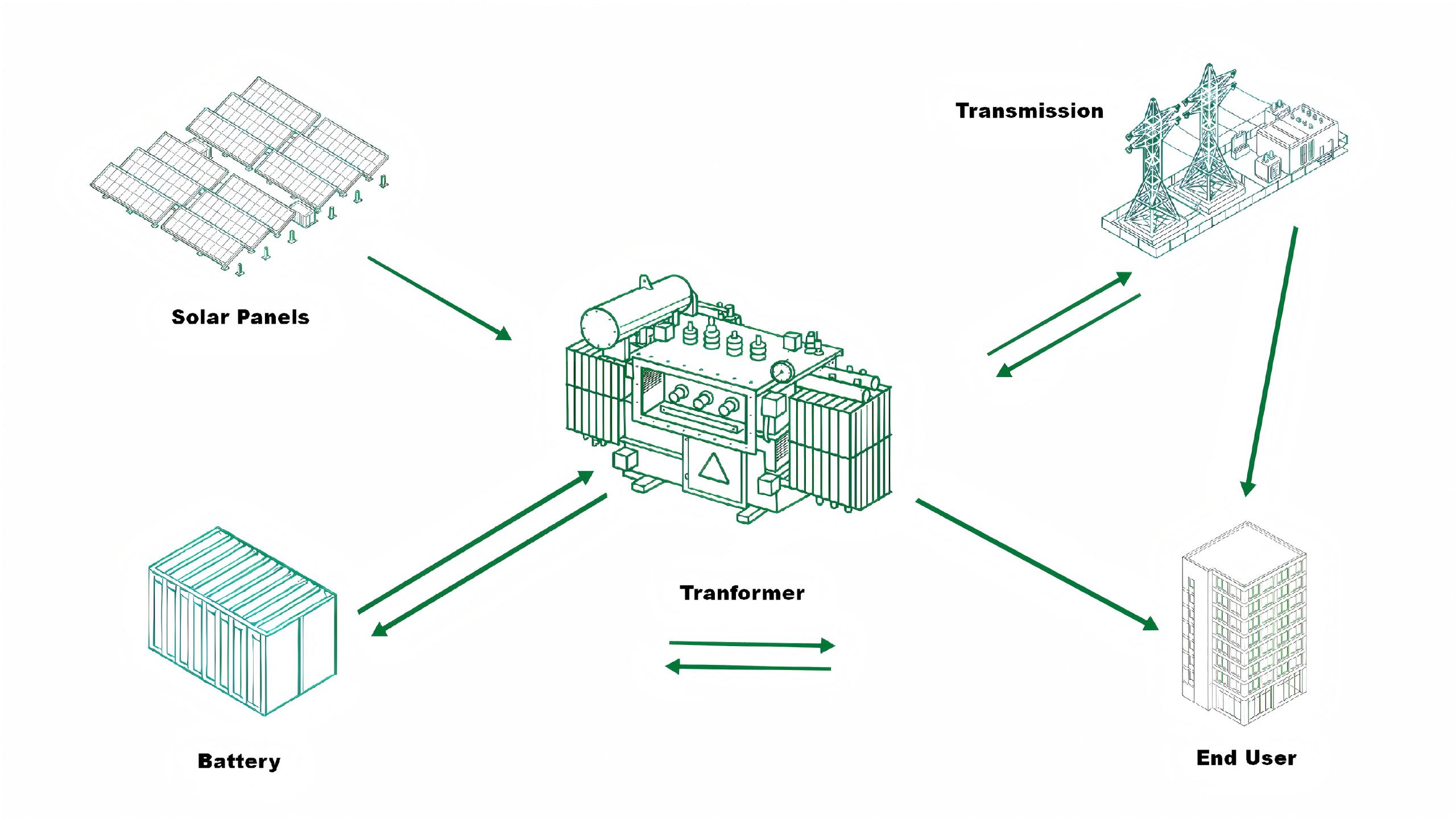

Dalam sistem penjanaan kuasa PV, langkah-upTransformer PV solarLakukan peranan utama berikut:

1. Pemadanan voltan dan langkah-langkah: meningkatkan output AC voltan rendah oleh penyongsang ke voltan yang disambungkan grid, membolehkan penghantaran tenaga antara loji kuasa dan grid.

2. Pengasingan elektrik: mencegah komponen DC dan kebocoran semasa daripada memasuki grid, meningkatkan keselamatan sistem.

3. Kestabilan sistem: meminimumkan kesan harmonik dan turun naik voltan pada grid melalui reka bentuk yang dioptimumkan.

4. Penyesuaian alam sekitar: menahan keadaan luaran seperti suhu tinggi, kelembapan yang tinggi, ribut pasir, dan semburan garam untuk pemasangan luaran.

Oleh itu, semasa proses pemilihan, pelbagai faktor mesti dipertimbangkan, termasuk padanan kapasiti, penyesuaian alam sekitar, piawaian kecekapan tenaga, dan ekonomi.

Kes projek pengubah loji kuasa Solar

Dalam kedua-dua loji janakuasa PV berpusat dan diedarkan, yangTransformer 1500kVAAdalah salah satu penarafan kapasiti yang paling banyak digunakan, terutamanya sesuai untuk skim reka bentuk standard "inverter string + unit step-up." Kapasiti ini mencapai keseimbangan yang baik antara kecekapan sistem, kos pelaburan, dan kemudahan operasi.

Senario aplikasi pengubah loji kuasa solar biasa:

1. Loji janakuasa PV yang dipasang di tanah berpusat: berfungsi sebagai unit langkah bebas untuk sub-array penyongsang.

2. Bergunung-ganang, padang pasir, dan perikanan-loji janakuasa pelengkap solar: memenuhi keperluan kejuruteraan susun atur yang terdesentralisasi dan langkah di tapak.

3. Projek PV perindustrian dan komersil: fleksibel sepadan dengan pelbagai penyongsang rentetan 100kW-250kW.

Contoh konfigurasi kejuruteraan praktikal (mengambil loji janakuasa PV berpusat yang dipasang di tanah 50MW sebagai contoh):

1. Kapasiti pelbagai sub PV tunggal: kira-kira 1.5MW.

2. Konfigurasi setiap sub-pelbagai:

(1) pelbagai penyongsang rentetan.

(2) 1 unit pengubah langkah 1500kVA.

(3) selepas langkah-up, sambungkan ke baris koleksi 35kV dan mengintegrasikan ke dalam pencawang langkah-up untuk sambungan grid.

3. Kelebihan skim ini:

(1) piawaian tinggi: memudahkan perolehan pukal dan pembinaan pesat.

(2) kebebasan operasi yang kuat: kegagalan peranti tunggal tidak menjejaskan operasi keseluruhan loji kuasa.

(3) kos komprehensif yang dikawal: mencapai keseimbangan antara penggunaan kapasiti dan bilangan peranti.

Pengubah loji kuasa Solar soalan yang kerap ditanya

Q: apakah fungsi teras pengubah langkah-langkah untuk loji kuasa PV? Apakah perbezaan dari transformer pengedaran tradisional?

A: fungsi terasnya adalah untuk meningkatkan AC voltan rendah dari penyongsang ke voltan tinggi untuk sambungan grid, sementara juga menyediakan pengasingan elektrik, menstabilkan grid, dan menahan keadaan luaran. Perbezaannya terletak pada transformer tradisional yang terutamanya memberi tumpuan kepada voltan melangkah, sedangkanTransformer di loji janakuasa solarLangkah voltan rendah dan perlu menyesuaikan diri dengan persekitaran luaran.

Q: apakah peranan utama transformer langkah PV?

A: 1. Padanan voltan dan langkah-langkah;

2. Pengasingan elektrik untuk mengelakkan risiko;

3. Menstabilkan grid dan mengurangkan turun naik;

4. Menyesuaikan diri dengan persekitaran luaran yang kompleks.

Q: apakah keperluan kecekapan tenaga untuk transformer langkah PV? Mengapa kecekapan tinggi penting?

A: transformer berkualiti tinggi memerlukan kecekapan tenaga ≥ 98%. Kecekapan tinggi adalah penting kerana ia meningkatkan pulangan pelaburan, mengurangkan penggunaan tenaga, memanjangkan jangka hayat peralatan, dan mengurangkan kos operasi dan penyelenggaraan.

Q: apakah faktor yang perlu diberi keutamaan apabila memilih pengubah langkah PV?

A: 1. Padanan kapasiti + 10-20% redundansi;

2. Petunjuk prestasi seperti kecekapan dan impedans litar pintas;

3. Penyesuaian alam sekitar luar;

4. Pembekal perkhidmatan selepas jualan dan keupayaan tindak balas kesalahan.

Q: How boleh Huawan membantu anda?

A: berdasarkan pengalaman projek di Australia dan kawasan-kawasan lain,HuawanBoleh menyediakan produk dan perkhidmatan yang paling sesuai untuk projek anda.

Kesimpulan

Dengan pecutan peralihan tenaga global, skala dipasang loji janakuasa PV terus berkembang. Sebagai bahagian penting dalam rantaian industri PV, saiz pasaran dan perhatian teknikal transformer langkah-up akan terus berkembang. Perusahaan harus mengutamakan penunjuk prestasi, kebolehsuaian alam sekitar, dan keupayaan operasi jangka panjang apabila memilih peralatan tersebut untuk memastikan operasi cekap jangka panjang loji kuasa dan memaksimumkan pulangan pelaburan.
