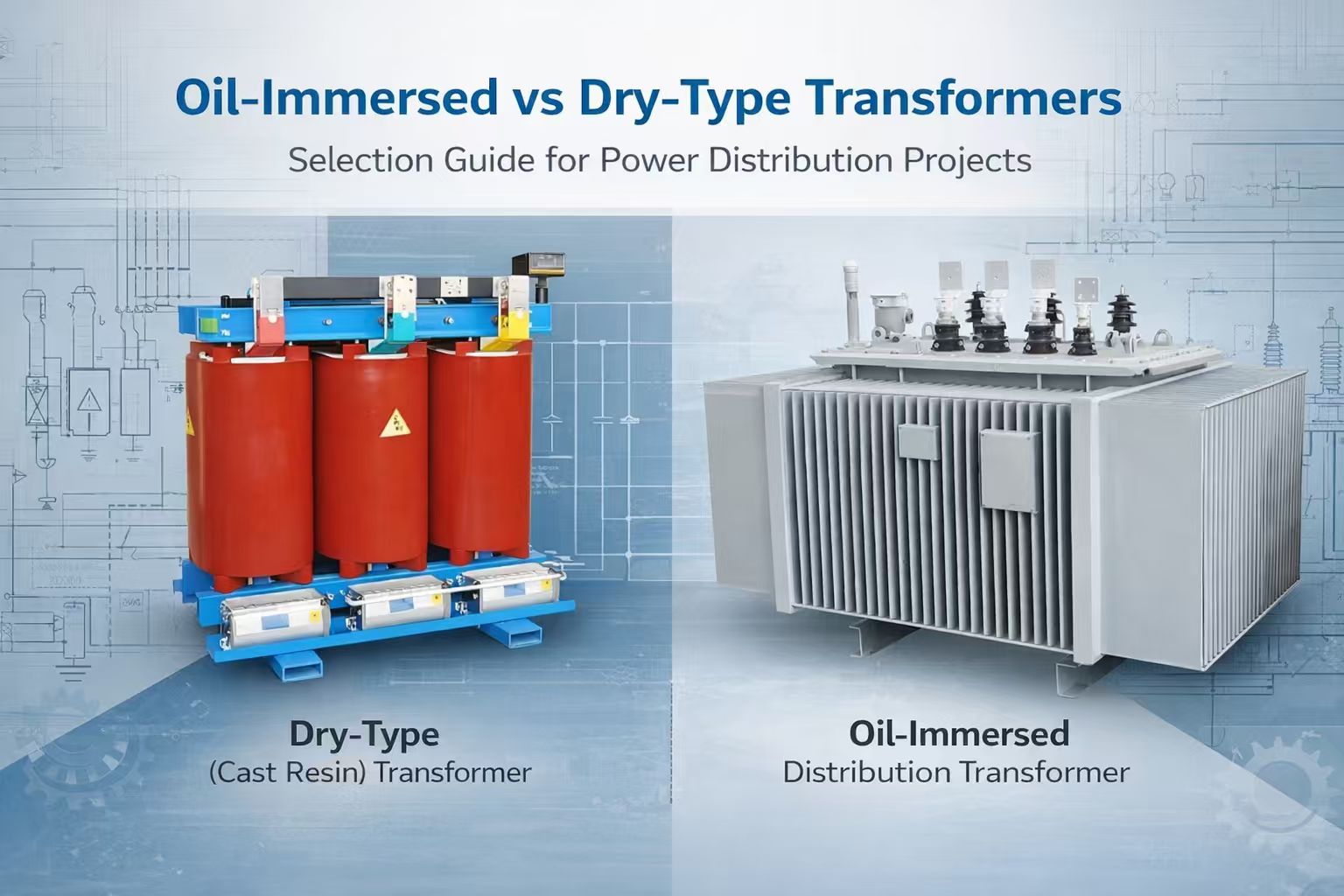

Panduan pemilihan untuk transformer minyak-tenggelam vs transformer jenis kering: dari perbezaan untuk membuat keputusan

Dalam bidang sistem kuasa dan pengagihan kuasa perindustrian, transformer berfungsi sebagai peralatan teras untuk penukaran voltan dan penghantaran kuasa. Pemilihan mereka secara langsung memberi kesan kepada keselamatan sistem, kos operasi dan kebolehpercayaan jangka panjang. Ramai pembeli dan jurutera menghadapi keputusan kritikal dalam projek praktikal: sekiranya mereka memilih pengubah minyak atau pengubah jenis kering?

Saya. Definisi teras: perbezaan penting antara dua jenis transformer

1. Pengubah minyak yang direndam

Transformer minyak yang direndam menggunakan minyak penebat (seperti minyak mineral atau ester sintetik) sebagai penebat teras dan medium pelesapan haba. Belitan dan teras besi sepenuhnya direndam dalam tangki minyak yang dimeteraikan, dengan pelesapan haba yang dicapai melalui peredaran minyak semula jadi atau peredaran minyak paksa. Biasanya dinilai pada kelas penebat A, mereka bergantung terutamanya pada sifat penyejukan dan penebat minyak. Terima kasih kepada tangki minyak yang dimeteraikan, mereka menawarkan rintangan kelembapan yang sangat baik dan boleh menyesuaikan diri dengan kelembapan tinggi atau kawasan ketinggian tinggi. Direka di sekitar konsep teras "pelesapan haba yang cekap dan galas kapasiti besar," ia digunakan secara meluas dalam senario voltan tinggi dan berkuasa tinggi.

2. Pengubah jenis kering

Transformer jenis kering terutamanya mengguna pakai bahan penebat pepejal (seperti resin epoksi) atau proses pemutus udara/vakum, tidak memerlukan minyak penebat sama sekali. Pelesapan haba mereka terutamanya melalui penyejukan udara semula jadi atau penyejukan udara paksa. Dengan penarafan penebat yang lebih tinggi (biasanya kelas F atau H), transformer jenis kering boleh menahan suhu yang lebih ketara meningkat. Di samping itu, proses pemutus epoksi berkualiti tinggi memastikan tahap pelepasan separa yang sangat rendah, menjamin kebolehpercayaan penebat operasi jangka panjang. Walaupun mereka mempunyai rintangan kelembapan, kelas perlindungan khas (e.g., IP3X) atau rawatan kelembapan-bukti diperlukan untuk persekitaran kelembapan tinggi (seperti kawasan pantai), dan ciri-ciri kenaikan suhu mereka dipengaruhi oleh ketinggian. Reka bentuk bebas minyak, ciri teras, pada dasarnya menghapuskan bahaya keselamatan seperti kebocoran minyak dan kebakaran, menjadikannya lebih sesuai untuk senario aplikasi dengan keselamatan yang ketat dan keperluan alam sekitar.

II. Perbandingan antara transformer jenis kering dan minyak yang direndam pada tahap kapasiti dan voltan yang sama (mengambil 1000kVA/10-11kV sebagai contoh)

Dalam projek praktikal, 1000 kVA, 10kV, atau 11kV adalah salah satu tahap kapasiti dan voltan yang paling biasa dalam pengagihan kuasa perindustrian dan komersil.

Di bawah kapasiti dan keadaan voltan yang sama, transformer jenis minyak dan kering mempamerkan perbezaan ketara dalam prestasi, kos, dan fokus aplikasi.

Dalam projek praktikal tenaga baru Huawan, untuk tahap kapasiti yang sama, kami dapat menyediakan kedua-dua penyelesaian jenis minyak dan kering, dengan reka bentuk yang dioptimumkan yang disasarkan berdasarkan persekitaran projek, ciri beban, dan keadaan penyelenggaraan operasi.

III. Adaptasi senario: cadangan pemilihan untuk projek yang berbeza

1. Senario yang berkenaan untuk transformer minyak yang direndam

• Pencawang luar, sistem pengubah pad yang dipasang, dan penghantaran sisi grid kuasa dan projek pengedaran;

• Taman perindustrian, tumbuhan pembuatan besar, dan industri berat logam (memerlukan rintangan terhadap beban impak atau beban yang kerap);

• Projek tenaga baru (stesen penggalak kuasa fotovoltaik dan angin), yang menampilkan rintangan cuaca yang kuat dan kelebihan kos yang jelas untuk kapasiti besar;

• Pengubahsuaian grid kuasa luar bandar dan projek perindustrian sensitif kepada kos awal dengan persekitaran pemasangan yang dibenarkan.

2. Senario yang berkenaan untuk transformer jenis kering

• Kompleks komersial bandar, bangunan pejabat, dan bangunan bertingkat tinggi (dipasang di ruang bawah tanah atau aci elektrik);

• Tempat yang sesak dengan keperluan keselamatan bekalan kuasa yang sangat tinggi, seperti hospital, sekolah, dan pusat data;

• Hab pengangkutan awam seperti tanah, lapangan terbang, dan stesen kereta api berkelajuan tinggi (terletak berhampiran kawasan sesak dengan standard keselamatan kebakaran yang tinggi);

• Persekitaran berbahaya dengan keperluan kalis letupan (contohnya, industri kimia dan perlombongan) atau kawasan sensitif alam sekitar seperti zon perlindungan sumber air dan kawasan sensitif ekologi;

• Senario ruang yang dikekang seperti bilik pengedaran kuasa dalaman, pemasangan lantai pertengahan, dan ruang bawah tanah dengan pengudaraan terhad;

• Pengubahsuaian pengagihan kuasa kawasan kediaman lama.

3. Pemilihan pemikiran untuk julat bertindih kapasiti (1000kVA-2500kVA)

Untuk kapasiti dalam julat ini, penilaian komprehensif diperlukan: jika dipasang di pencawang bebas luaran dengan pasukan penyelenggaraan profesional dan fokus pada keberkesanan kos jangka panjang, transformer yang direndam minyak lebih disukai; Jika dipasang di dalam rumah dengan kebakaran yang ketat dan keperluan perlindungan alam sekitar atau penyelenggaraan yang tidak selesa, transformer jenis kering lebih sesuai.

IV. Kos dan operasi & penyelenggaraan

1. Kos pelaburan awal

• Transformer minyak yang direndam: kos kapasiti unit yang lebih rendah, terutamanya untuk senario kapasiti besar, dengan kelebihan yang signifikan dalam harga pembelian awal. Sesuai untuk projek-projek dengan belanjawan yang terhad, tetapi pencegahan kebakaran dan kemudahan membendung minyak mungkin perlu dipertimbangkan.

• Transformer jenis kering: proses pembuatan kompleks menghasilkan pelaburan awal yang lebih tinggi, tetapi tiada perlindungan minyak tambahan atau kemudahan pemadam kebakaran diperlukan.

2. Jangka panjang operasi dan kos penyelenggaraan

• Transformer minyak yang direndam: kos penyelenggaraan yang tinggi, memerlukan ujian kualiti minyak biasa, pemeriksaan meterai, penapisan minyak, atau penggantian. Perbelanjaan operasi dan penyelenggaraan jangka panjang kumulatif agak tinggi.

• Transformer jenis kering: pada dasarnya bebas penyelenggaraan, hanya memerlukan penyingkiran habuk mudah dan pemeriksaan penebat, menawarkan lebih banyak kelebihan dalam kos operasi jangka panjang.

3. Ringkasan

Transformer direndam minyak mempunyai kos awal yang lebih rendah tetapi kos operasi dan penyelenggaraan yang lebih tinggi; Transformer jenis kering mempunyai kos awal yang lebih tinggi tetapi kos operasi dan penyelenggaraan yang lebih rendah.

V. Soalan lazim

Q: adakah pengubah jenis kering benar-benar bebas penyelenggaraan?

A: tidak sepenuhnya, tetapi penyelenggaraan adalah mudah. Ia terutamanya melibatkan pemeriksaan pengikat, mengeluarkan habuk, dan menjalankan ujian rintangan penebat, tanpa perlu mengendalikan minyak penebat.

Q: yang lebih selamat, pengubah minyak yang direndam atau pengubah jenis kering?

A: bercakap secara objektif, transformer minyak yang direndam membawa risiko kebocoran minyak dan kebakaran berbanding dengan transformer jenis kering. Walau bagaimanapun, pemeriksaan keselamatan adalah sangat diperlukan untuk kedua-dua jenis.

Q: transformer yang perlu diberi keutamaan apabila bajet adalah terhad?

A: untuk persekitaran luaran, transformer yang direndam minyak boleh diberi keutamaan; Untuk persekitaran dalaman, walaupun dengan anggaran yang terhad, transformer jenis kering disyorkan untuk mengelakkan kos tambahan daripada pembetulan keselamatan kemudian.

Q: adakah memilih kapasiti pengubah yang betul-betul sesuai yang paling kos efektif?

A: kapasiti yang hampir sama boleh membawa kepada kos yang lebih tinggi untuk penggantian pada masa akan datang. Memandangkan pertumbuhan beban, kapasiti harus dipilih dengan margin 15%-20%.

Q: apakah perbezaan dalam hayat perkhidmatan antara transformer jenis minyak dan kering?

A: di bawah keadaan operasi yang sama, transformer jenis kering mempunyai hayat perkhidmatan 3-5 tahun lebih lama daripada transformer yang direndam minyak.

VI. Ringkasan pemilihan pemikiran

1. Adakah pengubah dipasang di dalam atau di luar rumah? Adakah terdapat kekangan ruang atau persekitaran lembap?

2. Adakah lokasi projek mempunyai perlindungan kebakaran yang ketat, bukti letupan, atau peraturan alam sekitar?

3. Apakah kapasiti yang direka dan tahap voltan? Adakah perlu menanggung beban impak atau beban yang kerap?

4. Adakah projek ini dilengkapi dengan pasukan penyelenggaraan profesional? Adakah operasi tanpa pengawasan diperlukan?

5. Adakah projek mengutamakan kos pelaburan awal atau keselamatan jangka panjang dan ekonomi operasi?

VII. Kesimpulan: tiada "terbaik," hanya "paling sesuai"

Transformer jenis minyak dan kering masing-masing mempunyai kelebihan teknikal, tanpa keunggulan mutlak atau inferiority. Transformer yang direndam minyak menonjol dengan daya saing teras dalam "kapasiti besar, kos rendah, dan kapasiti beban yang kuat," menyesuaikan diri dengan projek luar yang besar; transformer jenis kering memimpin dalam aplikasi persekitaran dalaman dan sensitif dengan sorotan teras "keselamatan tinggi, penyelenggaraan yang rendah, dan keramahan alam sekitar."

Logik pemilihan yang betul harus: berdasarkan persekitaran pemasangan projek, mengambil keperluan keselamatan dan alam sekitar sebagai garis bawah, berpusat pada keperluan kapasiti dan voltan, dan mempertimbangkan kos kitaran hayat. Untuk projek berskala besar, khas, atau kompleks, disyorkan untuk menjemput pakar bekalan kuasa dan pengedaran dan pengeluar pengubah untuk demonstrasi khas semasa fasa reka bentuk untuk mendapatkan rancangan pemilihan yang disesuaikan, meletakkan asas yang kukuh untuk operasi sistem kuasa yang selamat dan stabil.
