Panduan pengiraan kapasiti pengubah: bagaimana untuk memilih kVA yang betul?

(Dengan contoh pengiraan perindustrian dan kediaman)

Dalam pengeluaran perindustrian, operasi komersial, dan juga projek kediaman berskala besar, transformer adalah "jantung" sistem bekalan kuasa. Mereka menukar elektrik voltan tinggi ke dalam kuasa voltan rendah yang boleh digunakan untuk peralatan, pencahayaan, dan peranti elektrik lain. Walau bagaimanapun, memilih pengubah dengan kapasiti yang salah (diukur dalam kVA) boleh membawa kepada satu siri masalah: satu undersized boleh menyebabkan beban yang kerap tersadung, merosakkan peralatan mahal, atau bahkan mencetuskan kebakaran elektrik; Yang besar akan membazirkan tenaga (kerana kadar beban yang rendah dan kehilangan tanpa beban yang tinggi) Dan meningkatkan pembelian awal dan kos operasi jangka panjang.

Jadi, bagaimana untuk memilih kapasiti pengubah yang betul? Panduan ini akan memecahkan langkah teras, faktor utama, dan petua praktikal untuk membantu anda membuat keputusan yang tepat, sama ada anda membina kilang baru, menaik taraf pusat komersial, atau merancang komuniti kediaman.

Apakah kapasiti pengubah (kVA)?

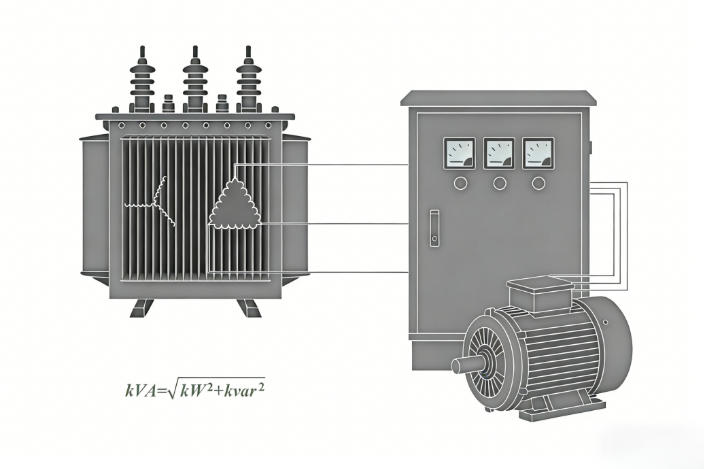

Sebelum menyelam ke dalam pemilihan, mari kita menjelaskan asas-asas. Kapasiti pengubah (kVA, kilovolt - ampere) mewakili kuasa maksimum ia boleh menyampaikan dengan selamat kepada beban, bukan kuasa sebenar yang digunakan. Tidak seperti watt (W), yang mengukur kuasa sebenar yang digunakan oleh peranti, kVA adalah "kuasa jelas"-ia menggabungkan kuasa sebenar (kW) dan kuasa reaktif (kVAR, digunakan oleh peranti induktif seperti motor atau transformer sendiri).

Hubungan antara kVA, kW, dan faktor kuasa (PF, ukuran bagaimana cekap kuasa digunakan) adalah:

KVA = kW ÷ PF

Formula ini adalah asas pemilihan kapasiti. Sebagai contoh, jika jumlah beban elektrik anda memerlukan 80 kW kuasa sebenar, dan faktor kuasa purata peralatan anda ialah 0.8 (nilai biasa untuk jentera perindustrian), kuasa jelas yang diperlukan ialah 80 ÷ 0.8 = 100 kVA.

Langkah teras 1: kira jumlah beban elektrik anda (kW)

Langkah pertama dan paling kritikal adalah untuk menyenaraikan semua peranti elektrik yang akan dikuasakan oleh pengubah dan mengira jumlah kuasa sebenar mereka (kW). Ini memerlukan perhatian kepada dua senario: beban berterusan (peranti yang menjalankan 24/7, seperti pam atau pelayan) dan beban sekejap (peranti yang digunakan secara berkala, seperti mesin kimpalan atau penghawa dingin).

Bagaimana untuk mengira:

Senarai setiap peranti, kuasa berkadar (kW, biasanya ditemui pada nameplate itu), dan masa operasi (e.g., 8 jam/hari untuk tali pinggang penghantar, 2 jam/hari untuk pemanas).

Untuk beban berterusan: tambah kuasa penuh mereka kepada jumlah keseluruhan (contohnya, pam air 15 kW yang berjalan 24/7 = 15 kW).

Untuk beban sekejap: gunakan "faktor permintaan" (peratusan yang mewakili berapa kerap beban digunakan sepenuhnya). Sebagai contoh, mesin kimpalan 20 kW yang digunakan hanya 30% masa mempunyai faktor permintaan 0.3, jadi ia menyumbang 20 × 0.3 = 6 kW kepada jumlah keseluruhan.

Contoh: sebuah kilang kecil mempunyai:

1 beban berterusan: 20 kW pemampat udara (24/7)

2 beban sekejap: 15 kW lathe (digunakan 50% masa) + 10 kW drill (digunakan 40% masa)

Jumlah beban = 20 + (15 × 0.5) + (10 × 0.4) = 20 + 7.5 + 4 = 31.5 kW

Langkah teras 2: tentukan faktor kuasa (PF)

Seperti yang dinyatakan sebelum ini, faktor kuasa secara langsung mempengaruhi kVA yang diperlukan. Kebanyakan peranti elektrik (terutamanya kearuhan orang-orang seperti motor, transformer dan lampu kalimantang) mempunyai faktor kuasa di bawah 1.0. Semakin rendah PF, semakin kVA anda perlu menyampaikan kW yang sama.

Faktor kuasa biasa:

Kembali ke contoh kilang: jika purata PF adalah 0.8, kVA yang diperlukan ialah 31.5 kW ÷ 0.8 = 39.375 kVA.

Langkah teras 3: tambah "Margin keselamatan" (faktor beban)

Walaupun anda mengira kVA tepat berdasarkan beban semasa, anda tidak boleh memilih pengubah dengan tepat kapasiti itu. Kenapa? Kerana:

Pengembangan masa depan: anda boleh menambah peralatan baru (contohnya, mesin baru di kilang, lebih banyak kedai di pusat membeli-belah).

Puncak beban: sesetengah peranti menarik lebih banyak kuasa apabila bermula (contohnya, motor mempunyai "starting current yang" 3-5 kali arus undian mereka, walaupun ianya tidak kekal lama).

Penyelenggaraan: margin kecil menghalang beban yang kerap semasa operasi rutin.

Faktor beban (margin keselamatan) biasanya 10% - 20% daripada kVA yang dikira. Bagi industri dengan potensi pengembangan yang tinggi (e.g., pemula, kilang yang semakin meningkat), margin 20% disyorkan; Untuk beban yang stabil (e.g., sebuah pejabat yang matang), 10% adalah mencukupi.

Pengiraan akhir untuk kilang:

Dikira kVA = 39.375; 20% margin = 39.375 × 0.2 = 7.875

Jumlah diperlukan kVA = 39.375 + 7.875 = 47.25 kVA

Oleh kerana transformer dijual dalam penilaian kVA standard (e.g., 30, 40, 50, 63, 100 kVA), kilang harus memilih pengubah 50 kVA (saiz standard terkecil yang melebihi 47.25 kVA yang diperlukan).

Kesan senario permohonan

Dalam projek-projek yang dijalankan oleh Huawan, pengagihan transformer dengan kapasiti 160/250/400kVABiasanya digunakan di Cameroon, manakala unit 600kVA dan 630kVA sering dipilih di Zambia. Ini adalah kerana Cameroon memajukan pelan pemulihan kuasa untuk memperluaskan liputan grid kuasa, dengan penggunaan elektrik komersil kediaman dan kecil sebagai tumpuan utama. Beban tersebar dan agak stabil, jadi transformer 160-400kVA mencukupi untuk memenuhi keperluan elektrik di peringkat kampung. Sebaliknya, dasar tenaga kebangsaan di Zambia menekankan meningkatkan kebolehpercayaan bekalan kuasa dan memberi keutamaan kepada memenuhi permintaan industri, mengakibatkan beban elektrik yang pekat dan sangat turun naik. Oleh itu, transformer 600kVA dan 630kVA dipilih untuk memenuhi keperluan elektrik industri.

Ia boleh didapati dari ini bahawa aplikasi yang berbeza mempunyai ciri-ciri beban yang unik, dengan itu mengemukakan cadangan tersuai berikut:

Perindustrian & pembuatan

Mengutamakan motor berkuasa tinggi: jika anda mempunyai motor besar (e.g., 50 kW +), akaun untuk arus permulaan mereka dengan menambah tambahan 10% - 15% kepada kVA yang dikira (sejak mula boleh menyebabkan beban sementara).

Contoh: sebuah kilang dengan motor 40 kW (PF 0.8) dan 20 kW beban lain (PF 0.9). Dikira kVA = (40 ÷ 0.8) + (20 ÷ 0.9) ≈ 50 + 22.2 = 72.2. Tambah 10% untuk motor bermula: 79.4. Pilih pengubah 80 kVA.

Bangunan komersial (pejabat, pusat membeli-belah)

Fokus pada pencahayaan dan HVAC: lampu LED mempunyai PF tinggi (0.95 +), tetapi sistem HVAC (penghawa dingin, pemanas) mempunyai PF yang lebih rendah (0.8 - 0.85). Gunakan purata PF 0.85 - 0.9.

Contoh: pejabat 1,000 ㎡ dengan 5 kW lampu (LED, PF 0.95) dan 15 kW HVAC (PF 0.85). Dikira kVA = (5 ÷ 0.95) + (15 ÷ 0.85) ≈ 5.26 + 17.65 = 22.91. Tambah 10% margin: 25.2. Pilih pengubah 30 kVA.

Komuniti kediaman

Ketumpatan beban rendah, PF tinggi: kebanyakan peralatan rumah (peti sejuk, tv, mesin basuh) mempunyai PF 0.9 - 0.95. Gunakan purata PF 0.92 - 0.95.

Contoh: kompleks pangsapuri 20 unit, setiap unit dengan beban 5 kW (purata). Jumlah beban = 20 × 5 = 100 kW. Dikira kVA = 100 ÷ 0.95 ≈ 105.26. Tambah margin 15% (untuk kegunaan puncak, misalnya, memasak petang): 121.05. Pilih pengubah 125 kVA.

Soalan lazim

Q: apakah perbezaan antara kapasiti pengubah (kVA) dan penggunaan kuasa sebenar (kW)? Bagaimana untuk menukar mereka semasa pemilihan?

A: perbezaan teras adalah bahawa "kVA merujuk kepada kuasa yang jelas (termasuk kuasa aktif + kuasa reaktif), manakala kW merujuk kepada penggunaan kuasa sebenar." Mereka ditukar melalui faktor kuasa (PF) menggunakan formula: kVA = kW ÷ PF (formula teras untuk pemilihan).

Q: apakah langkah-langkah teras untuk memilih kapasiti pengubah? Bagaimana untuk memilih spesifikasi standard selepas pengiraan?

A: lakukan pengiraan yang tepat dalam 3 langkah, kemudian sepadan dengan spesifikasi standard:

1. Kira jumlah beban: jumlah beban berterusan sepenuhnya;

2. Tukar beban sekejap menggunakan "faktor permintaan" (contohnya, mesin kimpalan 20kW dengan kekerapan penggunaan 30% menyumbang 20 × 0.3 = 6kW);

3. Tentukan faktor kuasa: 0.75-0.85 untuk senario perindustrian, 0.85-0.9 untuk komersil, dan 0.9-0.95 untuk kediaman;

4. Tambah margin keselamatan: 10% untuk senario beban stabil, 20% untuk senario berorientasikan pertumbuhan dengan potensi pengembangan yang tinggi. Selepas pengiraan, pilih "spesifikasi standard terkecil lebih besar daripada nilai yang dikira."

Q: apakah titik tumpuan yang berbeza untuk pemilihan kapasiti pengubah dalam senario perindustrian, komersil, dan kediaman?

A: pilih berdasarkan ciri-ciri beban:

1. Perindustrian/pembuatan (kilang, bengkel): mengutamakan motor berkuasa tinggi bermula semasa (tambahan 10%-15% kapasiti diperlukan). Beban tertumpu dan turun naik; Pilih spesifikasi dengan margin besar (contohnya, pilih 80kVA untuk dikira 79.4kVA);

2. Bangunan komersial (bangunan pejabat, pusat membeli-belah): beban teras adalah HVAC (PF 0.8-0.85) dan lampu LED (PF 0.95 +). Kira dengan purata PF 0.85-0.9; Mengesyorkan 30kVA untuk pejabat 1,000 ㎡;

3. Komuniti kediaman (pangsapuri, daerah kediaman): perkakas rumah mempunyai PF 0.9-0.95, dengan beban bertaburan dan kepekatan puncak (contohnya, memasak petang). Tambah margin 15%; Mengesyorkan 125kVA untuk 20 pangsapuri.

Q: kenapa kita tidak boleh memilih pengubah dengan kapasiti padanan yang tepat kepada nilai yang dikira? Berapa banyak margin keselamatan (faktor beban) harus dikhaskan?

A: padanan yang tepat membawa kepada 3 risiko utama:

1. Ketidakupayaan untuk mengendalikan puncak bermula semasa peralatan (arus permulaan motor adalah 3-5 kali nilai undian);

2. Tiada ruang pengembangan untuk peralatan baru masa depan;

3. Beban beban mudah semasa operasi biasa.

Cadangan margin keselamatan:

1. Senario beban stabil (bangunan pejabat matang, daerah kediaman lama): tambah 10%;

2. Senario berorientasikan pertumbuhan (kilang permulaan, komuniti kediaman baru): tambah 20%;

3. Senario beban frekuensi tinggi industri (taman perindustrian, pembuatan berat): tambah 20%-30%.

Q: bagaimana untuk memilih kapasiti yang tepat untuk beban yang kompleks atau tidak menentu?

A: anggaran diri tidak disyorkan untuk senario kompleks; Berunding dengan jurutera elektrik. Mereka boleh menjalankan analisis beban terperinci, pengukuran di tapak faktor kuasa sebenar, dan mengesyorkan nilai kVA yang optimum. Dalam jangka masa panjang, ini mengelakkan kerugian yang tinggi disebabkan oleh keputusan yang salah.

Memilih kapasiti pengubah yang betul bukan sekadar membeli peranti; Ia mengenai memastikan bekalan kuasa yang stabil, cekap, dan selamat untuk operasi anda.
